Rencana ekspansi pabrik sering terhenti ketika batas situs sipil tidak memberi ruang untuk kolam sedimentasi beton baru, tetapi mengintegrasikan settler tabung array ke dalam clarifier yang ada memungkinkan pabrik kota dan industri menggandakan kapasitas produksi sambil mempertahankan jejak fisik saat ini.
Mekanika Operasional: Fisika Sedimentasi yang Ditingkatkan
Settler tabung meningkatkan kapasitas klarifikasi dengan menumpuk saluran tabung miring pada sudut 60 derajat. Ini secara drastis mengurangi jarak vertikal yang harus dijatuhkan oleh padatan tersuspensi sebelum mengkonsolidasikan, menciptakan area pengendapan efektif yang tinggi dalam volume tangki yang kompak.
Pengendapan Gravitasi dan Inclination 60 Derajat
Pengendapan gravitasi dalam pengolahan air bergantung langsung pada luas permukaan yang tersedia daripada kedalaman kolam. Dalam tangki terbuka standar, partikel flokulasi harus menempuh beberapa meter ke bawah untuk mencapai dasar lumpur.
Saluran miring memotong jarak vertikal ini menjadi sekitar 3 hingga 5 sentimeter. Ketika air mentah mengalir ke atas melalui modul, padatan tersuspensi mengendap di permukaan tabung bagian bawah dan meluncur ke bawah ke dalam hopper.
Sudut kemiringan 60 derajat mewakili ambang mekanis yang tepat di mana gravitasi mengatasi gesekan lumpur. Jika kemiringan saluran turun di bawah 55 derajat, padatan yang terkumpul menempel di dinding, menyebabkan saluran tersumbat.
Sudut di atas 65 derajat memungkinkan drainase lumpur yang mudah tetapi secara signifikan mengurangi area pengendapan horizontal yang diproyeksikan. Mengelola Clarifier Beban Hidraulik keseimbangan bergantung pada mempertahankan geometri tepat 60 derajat di seluruh blok media.
Meningkatkan Luas Permukaan Efektif
Memodifikasi geometri pengendapan mengubah pola aliran fluida di dalam kolam dari turbulen menjadi laminar. Mengalirkan cairan melalui saluran tabung sempit menurunkan angka Reynolds lokal jauh di bawah 50.
Angka Reynolds yang rendah menghilangkan sirkuit pendek hidraulik dan arus densitas termal. Cairan bergerak dalam garis aliran paralel yang dapat diprediksi yang mencegah partikel flokulasi yang halus dari terbelah.
Rumus area pengendapan efektif menggabungkan panjang modul, diameter saluran, dan sudut kemiringan. Melengkapi tangki dengan Wct Honeycomb Inclined Tube Packing Untuk Tangki Sedimentasi modul meningkatkan luas permukaan klarifikasi efektif sebesar 400% hingga 1,200%.
Ketika beban hidraulik meningkat, kecepatan ke atas bersaing dengan kecepatan pengendapan partikel. Kedalaman pengendapan yang berkurang memungkinkan partikel mencapai permukaan tabung bagian bawah sebelum aliran ke atas membawanya keluar, sehingga kolam dapat menerima aliran yang lebih tinggi tanpa membawa kekeruhan.
- Jarak pengendapan: Dikurangi dari 3-4 meter menjadi 35-50 milimeter.
- Pengendalian aliran laminar: Angka Reynolds dipertahankan di bawah 50 untuk menghentikan geseran flok.
- Kemiringan pembersihan sendiri: Kemiringan 60 derajat memaksa lumpur gravitasi yang terus menerus mengalir.
- Kecepatan kritis: Kecepatan pengendapan partikel melebihi laju kenaikan cairan ke atas.
Perbandingan Sistem: Pengendap Tabung vs. Pelat Lamella vs. Pengendap Standar
Meskipun modul tabung dan pengendap pelat paralel meningkatkan luas permukaan efektif, paket tabung modular memberikan rasio kekuatan terhadap berat yang jauh lebih tinggi. Mereka juga menyederhanakan pemasangan retrofit di dalam tangki bulat atau persegi yang sudah ada.
| Jenis Sistem | Jejak yang Dibutuhkan | Kompleksitas Instalasi | Efisiensi Pengendapan | Kasus Penggunaan Ideal |
|---|---|---|---|---|
| Pengendap Terbuka Standar | Dasar (100%) | Rendah | Sedang | Pabrik baru dengan jejak civil yang tidak terbatas |
| Pelat Lamella Tradisional | Kecil (25-35%) | Tinggi | Tinggi | Pabrik industri berat, pembangunan tangki baja dalam |
| Paket Pengendap Tabung Modular | Kompak (20-30%) | Rendah hingga Sedang | Tinggi | Peningkatan kapasitas tanaman, retrofit tangki melingkar |
Sistem pelat paralel mengandalkan rakitan baja tahan karat berat atau lembar datar tebal. Massa struktural mereka memerlukan dukungan crane overhead yang berat dan rangka internal yang kompleks di dalam basin melingkar.
Paket tabung modular menggunakan lembaran polimer termofor yang ringan yang dilas menjadi struktur sarang lebah yang kaku. Operator dapat membawa paket secara manual melalui pintu masuk tangki standar selama retrofit.
Untuk proyek kota atau industri volume tinggi yang sedang dievaluasi Wct Inclined Plate Settler Untuk Pengolahan Limbah melawan media tabung, paket tabung secara konsisten menawarkan bobot mati struktural yang lebih rendah dan pengeluaran modal yang lebih rendah.
Sebelum memilih antara klarifier standar, penetap pelat, dan paket tabung, verifikasi poin-poin keputusan ini:
- Luas tapak yang ada: Paket tabung cocok untuk basin melingkar tetap di mana penetap pelat akan membutuhkan pekerjaan baja besar.
- Target hidraulik: Tentukan tabung modular ketika aliran puncak harus meningkat sebesar 80% atau lebih tanpa beton baru.
- Jenis padatan: Hindari saluran tabung halus jika padatan berserat atau lengket dapat menutup media.
- Beban siklus hidup: Bandingkan berat kering ditambah massa lumpur yang terkontaminasi saat menentukan ukuran kisi penyangga dan penanganan pintu masuk.
Aplikasi Inti dalam Pengolahan Air dan Air Limbah
Paket pengendapan modular terintegrasi ke dalam jalur pengolahan air minum dan sistem limbah industri berat. Mereka meningkatkan kejernihan air akhir dan melindungi unit filtrasi hilir.
Klarifikasi Air Minum Kota
Fasilitas pengolahan air permukaan menghadapi perubahan air baku musiman. Lonjakan kekeruhan yang disebabkan oleh hujan deras atau ledakan alga sering kali membanjiri kolam pengendapan tradisional selama bulan musim panas dengan permintaan tinggi.
Menjaga kolam beton yang ada sambil memasang paket media berkepadatan tinggi memungkinkan kota untuk memproses volume aliran yang lebih tinggi. Media mempercepat pengendapan partikel setelah koagulasi alum atau besi.
Menurunkan kekeruhan limbah sebelum filter pasir atau membran memperpanjang interval pencucian balik. Menerapkan Desain Tangki Sedimentasi prinsip-prinsip ini mengurangi kebutuhan dosis polimer kimia hingga 30%.
Pemeriksaan operasional untuk peningkatan klarifikasi kota:
- Konfirmasi lonjakan kekeruhan air baku dan proyeksi aliran puncak musim panas sebelum melakukan retrofit kolam pengendapan.
- Verifikasi zona pencampuran koagulan dan titik dosis polimer tetap efektif di hulu paket media.
- Tetapkan target kekeruhan pasca-media yang mendekati batas desain filter hilir untuk memperpanjang waktu operasional filter.
- Rencanakan pengangkatan lumpur musiman; peningkatan penangkapan padatan membutuhkan kapasitas pompa hopper yang sesuai.
Pengolahan Proses Industri dan Air Limbah
Fasilitas industri menangani beban padatan tersuspensi yang bervariasi, emulsi berminyak, dan endapan logam berat yang membebani tangki pengendapan konvensional.
Memasang Clarifier Untuk Limbah Industri media mempercepat pengendapan hidroksida logam berat dalam limbah pabrik pelapisan dan air cucian pabrik kertas.
- Operasi pertambangan: Pengendapan tailing dan pemulihan padatan dari air cucian kuari.
- Finishing logam: Presipitasi hidroksida dan klarifikasi air bilas.
- Makanan dan minuman: Klarifikasi lumpur sekunder biologis.
- Pembangkitan tenaga: Siklus pengolahan air limbah desulfurisasi gas buang (FGD).
- Pengolahan kimia: Pemisahan padatan dari basin netralisasi.
Panduan Pemilihan Material: Settler Tabung PP vs PVC
Polipropilena (PP) dan Polivinil Klorida (PVC) adalah polimer dominan yang digunakan dalam pembuatan media pack. Memilih polimer yang tepat tergantung pada paparan kimia, suhu air, dan tingkat sinar matahari.
| Metrik Pemilihan | Polipropilena (PP) | Polivinil Klorida (PVC) | Dampak Aplikasi |
|---|---|---|---|
| Berat Jenis & Berat | Ringan (~0,91 g/cm³) | Berat (~1,40 g/cm³) | PP mengurangi beban struktural pada kisi-kisi penyangga |
| Ketahanan Kimia | Sangat baik (asam, basa, pelarut) | Baik (rentan terhadap aromatik) | PP cocok untuk aliran bahan kimia industri yang agresif |
| Batas Termal | Hingga 80°C (176°F) | Hingga 60°C (140°F) | PP mencegah pelunakan termal dalam proses hangat |
| Ketahanan UV | Memerlukan aditif penghambat UV | Secara alami memiliki ketahanan UV yang lebih baik | Bak mandi luar ruangan membutuhkan stabilisasi UV karbon hitam |
| Profil Biaya | Biaya awal sedang | Biaya rendah hingga sedang | PP memberikan umur panjang dalam lingkungan yang keras |
Mengelola Paparan UV Luar Ruangan dan Beban Struktural
Bak terbuka luar ruangan mengekspos media plastik terhadap radiasi matahari yang terus-menerus. Polimer tanpa perlakuan standar mengalami foto-oksidasi, menjadi rapuh dan retak di bawah beban lumpur.
Media PP berkualitas menggabungkan karbon hitam dan penstabil cahaya amina terhambat (HALS) ke dalam resin selama ekstrusi. Paket aditif ini menjaga elastisitas struktural di bawah sinar matahari penuh.
Perbedaan berat menjadi kritis selama pencucian pemeliharaan. Paket PP beratnya sekitar 35% lebih ringan daripada paket PVC dengan volume yang sama, mengurangi beban grid saat media terisi dengan padatan berat.
Sebelum menyetujui media PP atau PVC, minta data verifikasi batch berikut:
- Data pengujian ketahanan cuaca dipercepat atau stabilisasi UV untuk grade resin yang sebenarnya.
- Gravitasi spesifik terukur dan modulus lentur untuk modul yang menanggung beban.
- Data pengujian kompatibilitas kimia untuk pH limbah cair, suhu, dan profil pelarut yang tepat.
- Rekaman tarik sambungan las atau pemeriksaan kualitas perakitan dari pemasok.

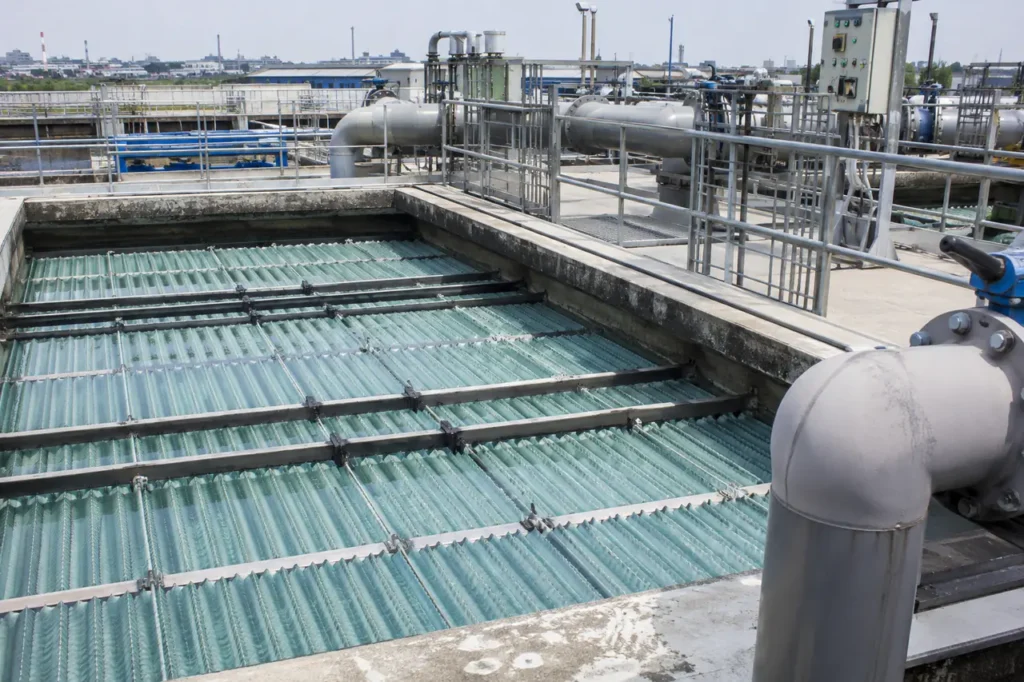

Retrofitting Pabrik: Meningkatkan Kapasitas Clarifier
Retrofitting tangki pengendap yang ada dengan media modular memberikan peningkatan kapasitas secara langsung. Operator pabrik memperluas throughput tanpa harus membangun struktur sipil baru.
Integrasi dengan Bak Bulat dan Persegi Panjang
Bak persegi panjang menerima paket modular dengan mulus karena geometri dinding lurus cocok dengan dimensi paket persegi panjang standar. Pemasang menempatkan paket berdampingan di atas balok penyangga paralel.
Clarifier bulat memerlukan pemotongan batas khusus. Blok media harus dipotong agar sesuai dengan perimeter tangki melengkung sambil meninggalkan jarak untuk poros penggerak tengah dan lengan pembersih lumpur.
Upgrade ke Pengklarifikasi Tingkat Tinggi Konfigurasi ini memungkinkan unit bulat beroperasi dengan kecepatan beban hidrolik dua kali lipat dari kapasitas aslinya.
Struktur Penopang dan Desain Baffle
Jaring dukungan struktural harus mampu menanggung berat kering media dan berat lumpur yang terperangkap selama pengurasan pemeliharaan.
Dukungan biasanya menggunakan balok I dari stainless steel 304 atau 316, atau pelat fiberglass struktural (FRP) bergrating. Batang penahan anti-flotasi mencegah blok media bergeser selama pengisian basin yang cepat.
Konfigurasi baffel yang tepat mencegah air masuk dari inlet dari jalur pendek di bawah zona media. Mengintegrasikan komponen pelengkap seperti Difuser Tabung Wct Untuk Pengolahan Air unit di zona aerasi hulu memastikan perpindahan hidraulik yang lancar ke basin klarifikasi.
Memodernisasi yang lebih lama Clarifier Air Limbah dengan launder distribusi yang dioptimalkan memastikan distribusi aliran yang merata di setiap meter persegi media.
Sebelum persetujuan pemasangan, verifikasi titik antarmuka struktural dan hidraulik ini:
- Jarak antar balok penyangga sesuai dengan rentang tidak didukung dari media dan beban mati lumpur basah.
- Dinding baffel memperpanjang di bawah dasar media untuk mencegah jalur pendek masuk dari inlet.
- Penempatan launder menarik air secara merata dari seluruh permukaan media.
- Poros penggerak tengah, lengan scraper lumpur, dan akses manway tetap bersih setelah pemangkasan media.
Apa yang Harus Dipersiapkan Sebelum Desain Sistem Kustom
Menentukan sistem settler tabung memerlukan pengumpulan data hidraulik, fisik, dan kimia yang tepat dari lokasi. Menyediakan metrik dasar yang akurat memastikan ukuran saluran yang tepat, rekayasa grid dukungan, dan pemilihan bahan.
Daftar Periksa Data Teknik Esensial
- Dimensi basin: Panjang, lebar, kedalaman air samping, dan sudut kemiringan yang tepat (atau diameter lingkaran dan dimensi sumur pusat).
- Parameter aliran: Laju aliran hidraulik minimum, rata-rata, dan puncak per jam.
- Kualitas Influent: Rentang rata-rata dan puncak Total Suspended Solids (TSS) dan kekeruhan.
- Karakteristik kimia: pH air, rentang suhu operasional, keberadaan minyak atau pelarut organik agresif.
- Profil koagulasi: Jenis dan dosis koagulan atau polimer flokulant yang saat ini digunakan.
- Keterbatasan fisik: Instalasi terbuka vs tertutup, jarak bebas di atas, dimensi akses manway, dan geometri scraper.
Mempersiapkan spesifikasi lokasi ini memungkinkan tim teknik menghitung luas permukaan efektif yang dibutuhkan, jarak antar modul, dan rangka penyangga. Konsultasikan dengan spesialis klarifikasi di WCT untuk mengevaluasi geometri basin Anda, menghitung parameter beban hidraulik, dan menerima proposal retrofit lengkap.
