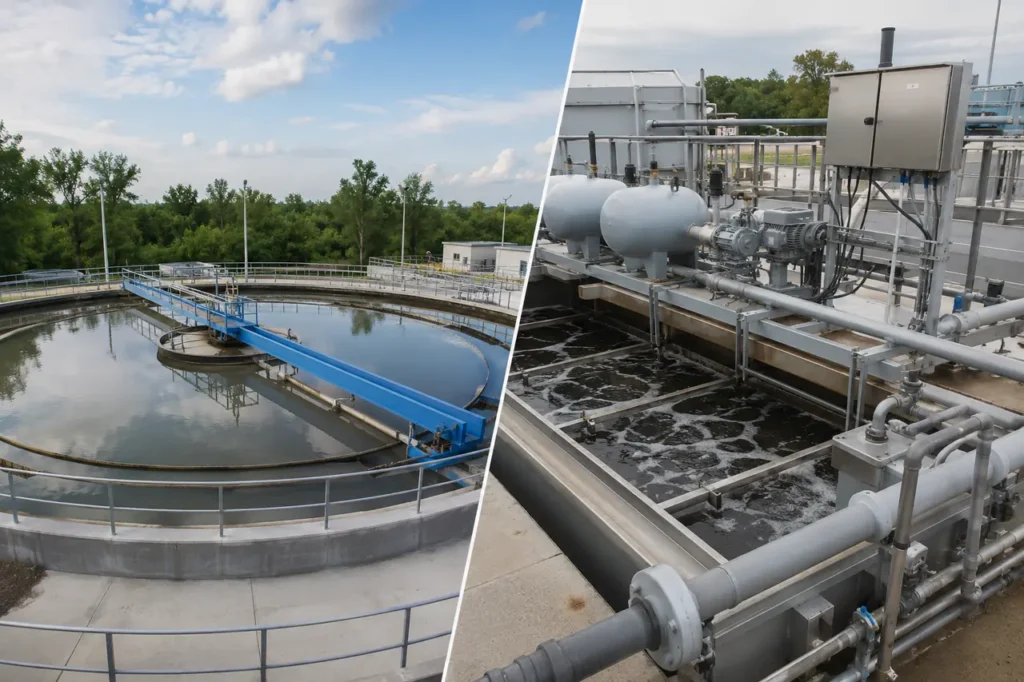

Memilih antara sebuah clarifier vs DAF sistem bergantung pada satu parameter fundamental: berat jenis padatan tersuspensi Anda. Jika kontaminan dengan mudah mengendap di bawah gaya gravitasi, clarifier sedimentasi menyediakan pemisahan yang hemat energi.
Jika padatan target mengapung, membawa daya apung netral, atau mengandung lemak, minyak, dan gemuk, flotasi udara terlarut memberikan kejernihan yang lebih baik dalam sebagian kecil jejak fisik.
Prinsip Operasi Dasar: Sedimentasi vs Flotasi
Clarifier mengandalkan gaya pengendapan gravitasi, sedangkan flotasi udara terlarut (DAF) menggunakan daya apung mikrogelembung untuk menggerakkan pemisahan padat-cair. Memilih antara teknologi ini memerlukan pemahaman tentang bagaimana dinamika fluida dan fisika partikel mengatur kinerja mereka di bawah kondisi beban yang berbeda.
Kedua sistem membersihkan padatan tersuspensi, tetapi mereka mendorong partikel ke arah yang berlawanan. Gaya sedimentasi menurunkan padatan ke dasar tangki, sementara flotasi mengangkatnya ke permukaan menjadi tumpukan lumpur permukaan.
Mekanika Sedimentasi dan Hukum Stokes
Tangki sedimentasi konvensional dan clarifier pelat miring beroperasi secara ketat berdasarkan Hukum Stokes. Kecepatan pengendapan bola tersuspensi bergantung pada diameter partikel, viskositas cairan, dan perbedaan densitas antara partikel dan air.
Ketika berat jenis partikel melebihi 1,05, gaya gravitasi mengatasi resistansi fluida. Partikel padat yang padat mengendap ke dalam hopper lumpur dasar di mana garu mekanis mengkonsolidasikan lumpur untuk diekstraksi.
Clarifier pelat miring atau lamella mengoptimalkan fisika ini dengan menempatkan pelat miring pada sudut 55 hingga 60 derajat. Konfigurasi ini secara dramatis meningkatkan luas permukaan pengendapan yang efektif tanpa memperbesar jejak tangki.
Fisika Flotasi Udara Terlarut
Flotasi udara terlarut membalik mekanisme ini dengan secara artifisial mengubah berat jenis apparent dari partikel tersuspensi. Sebagian dari efliuen yang telah dijernihkan didaur ulang—biasanya 10% hingga 30%—dikenai tekanan dari 4 hingga 6 bar di dalam tabung pelarutan udara.
Udara jenuh di bawah tekanan masuk ke aliran daur ulang ini. Ketika disuntikkan ke zona flotasi DAF pada tekanan atmosfer, udara terlarut melepaskan diri sebagai jutaan gelembung mikroskopis berukuran 20 hingga 50 mikron.
Gelembung mikro ini menempel pada flok kimia yang terbentuk selama koagulasi. Massa partikel-gelembung ini mencapai berat jenis efektif di bawah 1,0, mendorong kecepatan naik yang cepat ke permukaan air.
Perbandingan Teknis Inti & Spesifikasi Kinerja
Sistem DAF berkecepatan tinggi beroperasi pada tingkat beban hidraulik permukaan hingga lima kali lebih tinggi daripada basin pengendapan gravitasi konvensional. Ini memungkinkan unit DAF mencapai penghilangan padatan yang setara dalam jejak yang jauh lebih kecil.
Tabel di bawah merangkum metrik rekayasa dan operasional utama untuk clarifier konvensional, clarifier pelat lamella, dan unit DAF di berbagai aplikasi industri standar.
| Parameter Operasi | Clarifier Gravitasi Konvensional | Clarifier Pelat Miring (Lamella) | Flotasi Udara Terlarut (DAF) |
|---|---|---|---|
| Mekanisme Pemisahan | Pengendapan gravitasi ke bawah | Pengendapan gravitasi dipercepat pada pelat miring | Kebangkitan dan flotasi mikrogelembung ke atas |
| Tingkat Beban Hidraulik | 0,5 – 1,5 m³/m²/jam (0,2 – 0,6 gpm/ft²) | 1,5 – 3,0 m³/m²/jam (0,6 – 1,2 gpm/ft²) | 5,0 – 15,0 m³/m²/jam (2,0 – 6,0 gpm/ft²) |
| Kepadatan Spesifik Padatan Target | > 1,05 (Padatan berat) | > 1,03 (Padatan sedang hingga berat) | 0,8 – 1,02 (Padatan ringan, berminyak, atau netral) |
| Waktu Retensi | 2.0 – 4.0 jam | 45 – 90 menit | 15 – 30 menit |
| Kebutuhan Jejak Tipikal | Sangat Besar (baseline 100%) | Kompak (25% hingga 35% dari baseline) | Minimal (10% hingga 20% dari baseline) |
| Kandungan Padatan Kering Lumpur | 1.0% – 3.0% padatan kering | 1.0% – 4.0% padatan kering | 3.0% – 8.0% padatan kering (Kue mengapung) |
| Permintaan Energi Listrik | Rendah (0.005 – 0.015 kWh/m³) | Rendah (0.005 – 0.015 kWh/m³) | Sedang hingga Tinggi (0.05 – 0.12 kWh/m³) |
Memahami batasan yang dihitung rata-rata beban hidrolik clarifier membantu insinyur memutuskan kapan luas permukaan tangki menjadi biaya yang tidak terjangkau. Untuk perbandingan proses yang lebih rinci, evaluasi prinsip rekayasa DAF vs clarifier mengungkapkan di mana jejak kaki yang lebih kecil menyeimbangkan konsumsi energi yang lebih tinggi.
Clarifier lamella menjembatani kesenjangan jejak kaki antara kolam tradisional dan tangki flotasi. Namun, pelat datar tidak menyelesaikan batasan fisik dari kontaminan yang lambat mengendap atau mengapung.
Profil Kontaminan Target dan Kerapatan Padatan
Bobot jenis kontaminan target menentukan pemilihan peralatan. Padatan yang lebih berat dari air mendukung klarifikasi gravitasi, sementara padatan yang lebih ringan dari atau sama dengan air membutuhkan flotasi udara.
Evaluasi kimia influent mentah mencegah pemilihan sistem yang bergantung pada mekanika fisik yang berlawanan.
Kapan Menggunakan Clarifier Konvensional atau Lamella
Klarifikasi berbasis gravitasi unggul ketika limbah cair mengandung konsentrasi tinggi padatan tersuspensi anorganik yang padat. Kontaminan ini secara alami jatuh melalui kolom air tanpa memerlukan bantuan gelembung gas.
Fasilitas yang menangani padatan mineral berat atau presipitasi kristal mendapatkan manfaat dari sistem gravitasi sederhana.
- Hidroxida Logam Berat: Nickel, seng, tembaga, dan besi yang mengendap dari proses electroplating atau limpasan pertambangan.
- Lumpur dan Pasir Inorganik: Partikel kotoran dan tanah agresif dari pencucian agregat atau air baku masuk.
- Karbondioksida Kalsium dan Endapan Skala: Presipitasi berat yang dihasilkan selama proses penghilangan keras kimiawi dengan kapur.
- Lumpur Biologis Padat: Lumpur aktif sekunder yang mengendap dengan baik dengan indeks volume lumpur (SVI < 100 mL/g).
Mencoba menghilangkan bahan ringan dan flokulasi dalam basin pengendapan gravitasi memerlukan area permukaan yang besar. Menggunakan clarifier kecepatan tinggi mengurangi kebutuhan ruang, tetapi padatan berat tetap menjadi prasyarat untuk sedimentasi yang efektif.
Kapan Menggunakan Flotasi Udara Terlarut (DAF)
Flotasi udara terlarut diperlukan ketika kontaminan target tahan terhadap pengendapan ke bawah. Partikel dengan densitas mendekati air tetap tersuspensi tanpa batas kecuali gelembung mikro melekat untuk mengangkatnya.
Aliran dengan minyak tinggi dan flok organik dengan densitas rendah memerlukan flotasi aktif untuk mencegah carryover padatan dalam limbah yang diolah.
- Lemak, Minyak, dan Gemuk (FOG): Lemak hewan yang diemulsikan atau bebas, minyak nabati, dan tallow dari pengolahan makanan.
- Sel-Sel Alga: Bloom air permukaan dengan kepadatan rendah yang membawa daya apung netral dan mengapung selama siklus matahari.
- Serat Kertas dan Organik Halus: Bahan selulosa dan flok pati yang cenderung menangkap udara selama pengadukan.
- Limbah Biologis Pengental: Limbah sekunder filamentous dengan SVI tinggi (> 150 mL/g) yang menolak mengendap.
Dalam aplikasi seperti pengemasan daging atau pencucian produk susu, memasukkan air limbah dengan FOG tinggi ke dalam wadah pengendapan menyebabkan lapisan minyak terbentuk di atas lumpur yang mengendap. Ini menyebabkan kondisi septik yang parah dan hubungan singkat.
Meninjau sebuah pengendap untuk limbah air industri panduan menjelaskan bagaimana beban minyak merusak efisiensi pengendapan gravitasi.
Kesesuaian Aplikasi berdasarkan Industri
Aliran air limbah industri sangat bervariasi dalam kandungan minyak, kepadatan padatan, dan permintaan kimia. Memilih pemisahan padatan-cair utama memerlukan pencocokan profil influen ini dengan teknologi yang sesuai.
Matriks di bawah ini menguraikan rekomendasi teknologi standar di seluruh sektor manufaktur utama dan kota.
| Industri / Sektor | Profil Influen Tipikal | Tantangan Pemisahan Utama | Teknologi yang Direkomendasikan | Alasan Utama |
|---|---|---|---|---|
| Pengolahan Makanan & Minuman | TSS tinggi, FOG tinggi, pH variabel, BOD tinggi | Lemak dan minyak menutupi permukaan dan menolak pengendapan | Flotasi Udara Terlarut (DAF) | Microbubbles mengangkat FOG secara efisien; menghasilkan kue float kering (5-8% DS). |
| Pabrik Pulp & Kertas | Volume tinggi, serat kayu halus, pati, abu | Serat selulosa halus tetap tersuspensi atau mengapung | Flotasi DAF atau Hibrida | Mengembalikan serat yang dapat digunakan dari air putih; jejak kecil untuk aliran tinggi. |
| Pengilangan Minyak & Petrokimia | Hidrokarbon bebas dan teremulsi, TSS | Emulsi minyak yang stabil menahan skimming gravitasi | Pemisah API diikuti oleh DAF | Menghilangkan tetesan teremulsi hingga < 10 mg/L residu minyak. |
| Pertambangan & Manufaktur Berat | Padatan anorganik berat, kerak logam, TSS tinggi | Muatan massa tinggi dari padatan padat yang padat dan abrasif | Clarifier Pelat Miring (Lamella) | Gaya gravitasi dengan mudah menangani massa berat; keausan mekanis lebih rendah daripada pompa DAF. |
| Air Minum Kota | Kekeruhan rendah, ledakan alga musiman, TOC | Alga mengapung dan menyumbat filter hilir | DAF Kecepatan Tinggi | Menghilangkan bahan organik ringan dan sel alga tanpa mengaburkan filter. |
Rangkaian Pengolahan Hybrid dan Pemisahan Dua Tahap
Fasilitas industri yang kompleks sering menghasilkan limbah cair yang mengandung grit berat dan minyak yang mengapung bebas. Dalam skenario ini, mengandalkan satu teknologi pemisahan menciptakan hambatan operasional.
Padatan berat mengendap di zona masuk DAF dan merusak pipa saturasi internal. Sebaliknya, minyak ringan melewati clarifier gravitasi dan mencemari kolam biologis hilir.
Merancang urutan pemisahan dua tahap menyelesaikan konflik operasional ini:
- De-gritting Gravitasi Primer: Kolam pelat miring menghilangkan pasir berat, kerak logam, dan partikel padat yang padat.
- Eskalasi Menengah: Tangki eskalasi menormalkan lonjakan aliran, lonjakan suhu, dan kebutuhan dosis bahan kimia.
- Polishing Flotasi Sekunder: Unit DAF hilir menyuntikkan mikrogele untuk menghilangkan FOG yang teremulsi, flok halus, dan bahan organik ringan.
Mengevaluasi sebuah DAF vs tangki sedimentasi tata letak membantu insinyur menentukan apakah pengolahan dua tahap diperlukan untuk aliran industri yang bervariasi.
Variabel Operasional: Jejak Lingkungan, Kimia, dan Sensitivitas Aliran
Profil operasional dari sistem pengolahan secara langsung mempengaruhi biaya operasional jangka panjang (OPEX), pemeliharaan harian operator, dan batas ruang fasilitas.
Sementara unit DAF menghemat ruang lantai secara substansial, mereka memperkenalkan kompleksitas mekanis dan kebutuhan energi yang lebih tinggi dibandingkan tangki pengendapan pasif.
Jejak Fisik dan Skala Modular
Keterbatasan jejak sering menentukan pemilihan teknologi dalam pengembangan fasilitas industri. Clarifier melingkar konvensional membutuhkan area kolam terbuka yang besar, sering kali memerlukan pekerjaan konstruksi beton khusus.
Clarifier pelat miring mengompresi jejak ini dengan memanfaatkan area permukaan vertikal yang ditumpuk, membuatnya cocok untuk instalasi skid indoor.
Sistem DAF menawarkan tata letak fisik terkecil per laju aliran unit. Karena laju kenaikan DAF mencapai 15 m/jam—dibandingkan dengan laju pengendapan 1 m/jam—volume wadah retensi menurun secara dramatis.
Sistem DAF yang kompak dan dipasang di skid dapat dirakit sebelumnya, dipipakan, dan dihubungkan listrik di luar lokasi untuk penerapan cepat di lantai pabrik.
Persyaratan Koagulasi dan Flokulasi
Kedua teknologi memerlukan kondisioning kimia untuk memaksimalkan efisiensi pemisahan padat-cair. Koagulan seperti polialuminium klorida (PAC) atau klorida besi menetralkan muatan permukaan, memungkinkan partikel halus untuk mengumpul.
Polimer flokulant kemudian mengikat mikro-flok ini menjadi struktur yang lebih besar dan dapat dipisahkan.
- Kebutuhan Kimia Clarifier: Memerlukan flok besar dan berat dengan massa molekul tinggi. Dosis polimer yang lebih tinggi membangun struktur padat yang mampu mengendap dengan cepat melawan aliran hidraulik ke atas.
- Kebutuhan Kimia DAF: Memerlukan flok yang lebih kecil dan rapat (flok jarum). Microbubbles dengan mudah menempel atau menjebak flok kecil, mengurangi konsumsi polimer sebesar 20-40% dibandingkan pengendapan di basin dalam.
Sensitivitas terhadap Fluktuasi Aliran dan Beban Kejut
Lonjakan hidraulik mempengaruhi kestabilan pemisahan secara berbeda di setiap jenis sistem. Clarifier konvensional membawa volume cairan besar, menyediakan kapasitas penyangga hidraulik tinggi terhadap lonjakan aliran mendadak.
Namun, begitu terjadi short-circuiting parah atau gangguan lapisan di dalam tangki gravitasi, pemulihan memakan waktu berjam-jam.
Unit DAF beroperasi dengan waktu retensi yang lebih singkat (15 hingga 30 menit), membuatnya lebih sensitif terhadap lonjakan aliran yang tidak terduga. Jika aliran influen tiba-tiba berlipat ganda, rasio mikrogelembung terhadap padatan menurun, menyebabkan carryover padatan.
Tangki penyeimbang di hulu unit DAF menstabilkan laju aliran dan mencegah beban kejut hidrolik.
Daftar Periksa Pemilihan Akhir: Apa yang Perlu Diverifikasi Sebelum Perancangan Sistem
Sebelum mengeluarkan pesanan pembelian atau menyelesaikan diagram alur proses, tim teknik harus melakukan audit karakteristik influent mentah dan kondisi lokasi.
Memverifikasi parameter ini mencegah kekurangan ukuran peralatan atau memilih sistem yang tidak cocok untuk profil limbah lokasi.
- Ukur Kecepatan Settling & Indeks Volume Lumpur (SVI): Lakukan pengujian toples standar untuk memastikan apakah padatan mengendap di bawah 1,0 m/jam atau mengapung dengan cepat saat di aerasi.
- Profil Konsentrasi FOG Influent: Jika FOG secara konsisten melebihi 50 mg/L, hilangkan klarifier gravitasi mandiri dari pertimbangan untuk mencegah ikatan minyak permukaan.
- Hitung Jejak yang Tersedia dan Tinggi Plafon: Verifikasi apakah penempatan skid dalam ruangan memungkinkan jarak vertikal untuk perawatan pelat lamella atau skimmer DAF.
- Nilai Tujuan Pengeringan Lumpur di Hilir: Lumpur float DAF meninggalkan sistem dengan 3% hingga 8% padatan kering, secara signifikan mengurangi ukuran peralatan pengeringan di hilir dibandingkan dengan underflow klarifier 1%.
- Tinjauan Anggaran Daya Harian: Konfirmasi kapasitas drop listrik untuk pompa saturasi udara DAF dan kompresor (biasanya memerlukan 5 hingga 15 kW tergantung pada laju aliran).
- Lakukan Pengujian Bench Treatability: Jalankan pengujian sel flotasi skala laboratorium bersamaan dengan kolom pengendapan gravitasi untuk menentukan tingkat konsumsi bahan kimia di dunia nyata.
Menentukan pengolahan air limbah industri atau paket flotasi memerlukan validasi skala laboratorium yang ketat. Meminta skid uji pilot memungkinkan fasilitas memverifikasi tingkat kenaikan, kekeringan lumpur, dan dosis bahan kimia pada aliran proses langsung sebelum penerapan skala penuh.
Pertanyaan yang Sering Diajukan
Bisakah sistem DAF menangani padatan berat dan mengendap?
Unit DAF modern dilengkapi dengan keranjang bawah dan auger lumpur otomatis untuk membersihkan padatan berat yang tenggelam. Namun, jika air limbah mengandung konsentrasi grit tinggi (> 500 mg/L padatan berat), pemasangan tahap pra-degritting atau layar di hulu mencegah keausan mekanis pada nosel saturasi DAF.
Apakah sistem DAF atau clarifier menghasilkan lumpur yang lebih tebal?
Sistem DAF menghasilkan lumpur yang jauh lebih tebal. Pengambilan lumpur permukaan secara terus-menerus dari lapisan float yang dioksigenasi menghasilkan lumpur dengan kandungan padatan kering 3% hingga 8%. Lumpur dasar clarifier gravitasi biasanya berkisar antara 1% hingga 3% padatan kering, memerlukan sistem dewatering downstream yang lebih besar.
Bisakah pelat lamella ditambahkan ke sistem DAF?
Ya. Sistem DAF hibrida berkecepatan tinggi menggabungkan paket pelat lamella miring langsung ke dalam ruang flotasi. Kombinasi ini meningkatkan luas permukaan efektif untuk pemisahan mikrogele dan padatan, memungkinkan tingkat beban hidraulik yang lebih tinggi dalam volume vessel yang sangat kompak.
