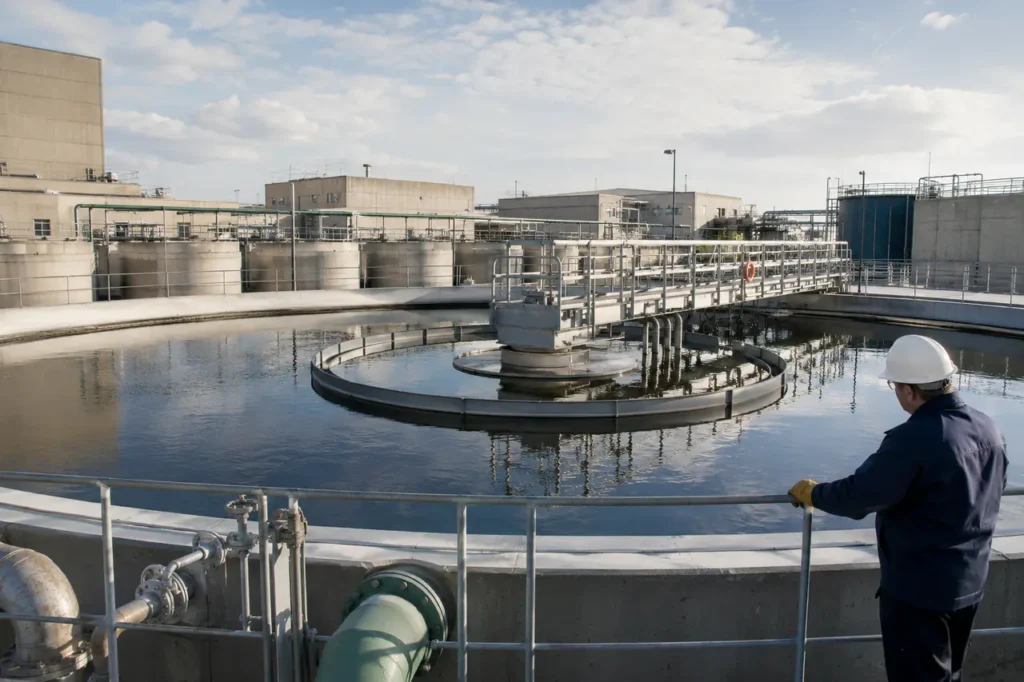

A rata-rata beban hidrolik clarifier perhitungan menunjukkan berapa banyak limbah cair mencapai setiap unit dari permukaan pengendapan dari waktu ke waktu. Angka tersebut menentukan kecepatan air ke atas, mempengaruhi penangkapan partikel, dan memberikan pemeriksaan ukuran awal untuk sistem klarifikasi primer, sekunder, dan kecepatan tinggi.
Menetapkan Rata-rata Beban Hidrolik (RBH) dan Kecepatan Pengendapan Permukaan
Rata-rata Beban Hidrolik (RBH) adalah aliran yang diterapkan ke area permukaan efektif dari clarifier. Dalam sebagian besar diskusi desain limbah cair, RBH digunakan secara bergantian dengan kecepatan pengendapan permukaan, kecepatan limpasan permukaan, atau laju beban area permukaan.
Hubungan dasar sederhana: bagi aliran desain dengan area permukaan clarifier. Hasilnya mewakili kecepatan naik air secara teoretis melalui zona pengendapan.
Untuk tangki konvensional, perhitungan menggunakan luas rencana di permukaan air. Untuk clarifier bulat, biasanya adalah area di dalam dinding tangki. Untuk clarifier persegi panjang, adalah panjang dikalikan lebar.
Apa arti angka tersebut dalam operasi
Partikel hanya mengendap ketika kecepatan pengendapan mereka lebih besar dari kecepatan hidrolik ke atas yang dihasilkan oleh aliran yang diterapkan. Jika RBH naik terlalu tinggi, partikel yang mengendap lebih lambat tetap tersuspensi dan keluar bersama efluent yang telah diklarifikasi.
Itu tidak berarti RBH saja memprediksi penghilangan yang sebenarnya. Pendekatan singkat, turbulensi inlet, suhu, kekuatan flok, kedalaman selimut lumpur, dan kondisi cerat keluar semua dapat mengubah kinerja. RBH adalah layar desain, bukan model proses lengkap.
Perbedaan yang berguna adalah bahwa RBH menggambarkan pergerakan cairan, sementara Tingkat Beban Padatan (SLR) menggambarkan massa padatan kering yang diterapkan ke clarifier per satuan area dan waktu.
Sebuah tangki dapat melewati pemeriksaan hidroliknya dan tetap gagal karena beban padatnya terlalu tinggi.
- RBH: aliran limbah cair dibagi dengan area permukaan clarifier yang efektif.
- SLR: massa padatan kering yang diterapkan per satuan area dan waktu clarifier.
- WOR: aliran dibagi dengan panjang cerat efluent efektif total.
- Penghilangan TSS: hasil pemisahan yang diamati, yang bergantung pada perilaku hidraulik dan padatan.
Bagi tim pengadaan, pertanyaan penting bukan hanya apakah pemasok mencantumkan kapasitas aliran. Tanyakan apakah kapasitas tersebut didasarkan pada perkiraan area pengendapan, jejak tank yang sebenarnya, SLR yang diizinkan, beban ambang, atau kondisi operasi yang telah diuji.
WCT’s Clarifier Air Limbah tinjauan umum dapat digunakan sebagai referensi awal peralatan, tetapi ukuran akhir harus didasarkan pada data aliran lokasi dan karakteristik padatan influent daripada kapasitas nama piring saja.
Rumus Utama Clarifier: HLR, SLR, dan Tingkat OverFlow Weir
Pengukuran ukuran clarifier memerlukan pemeriksaan bersama HLR, SLR, dan Tingkat OverFlow Weir (WOR). Luas permukaan mengontrol beban hidraulik, sementara massa padatan dan geometri outlet dapat memberlakukan batasan terpisah.
Rumus Tingkat Beban Hidraulik
Rumus tingkat pengendapan permukaan adalah:
HLR = Q / A
Di mana Q adalah aliran desain dan A adalah luas permukaan horizontal efektif. Jika Q dinyatakan dalam galon per hari dan A dalam kaki persegi, hasilnya dilaporkan sebagai galon per hari per kaki persegi, atau GPD/sq ft.
Untuk clarifier bulat:
A = pi x D2 / 4
Untuk clarifier persegi panjang:
A = L x W
Contoh: tangki bulat dengan diameter 50 kaki memiliki sekitar 1.963 kaki persegi luas permukaan. Pada aliran 1,0 MGD, atau 1.000.000 GPD, HLR sekitar 509 GPD/sq ft.
- Ubah aliran ke satuan yang kompatibel: 1,0 MGD menjadi 1.000.000 GPD.
- Hitung luas permukaan: pi x 50 x 50 / 4 sama dengan sekitar 1.963 kaki persegi.
- Bagi aliran dengan luas: 1.000.000 / 1.963 sama dengan sekitar 509 GPD/sq ft.
- Bandingkan hasil tersebut dengan jenis clarifier yang dipilih, kondisi puncak, dan pemeriksaan beban padatan.
Perhitungan yang sama dalam satuan metrik dinyatakan sebagai meter kubik per meter persegi per hari, ditulis di sini sebagai m3/m2.h. Karena satuan area saling menghapus, ini juga setara dengan kecepatan vertikal yang dinyatakan dalam meter per hari.
Tingkat Beban Padatan (SLR) dan Tingkat OverFlow Weir (WOR)
SLR sangat penting untuk clarifier sekunder yang menerima lumpur aktif. Perhitungan harus mencakup padatan yang masuk ke dalam tangki, bukan hanya aliran influen mentah. Aliran lumpur aktif kembali dan konsentrasi cairan campuran dapat secara material mengubah beban padatan.
| Metrik | Rumus | Penjelasan Variabel | Satuan Standar |
|---|---|---|---|
| Tingkat Beban Hidraulik | HLR = Q / A | Q = aliran desain; A = luas permukaan clarifier | GPD/ft persegi atau m3/m2.h |
| Luas Permukaan | A = pi x D2 / 4 | D = diameter tangki | m2 atau kaki persegi |
| Luas Persegi Panjang | A = L x W | L = panjang tangki; W = lebar tangki | m2 atau kaki persegi |
| Laju Beban Padatan | SLR = M / A | M = massa padatan kering yang diterapkan per hari; A = luas permukaan | lb/hari/kaki persegi atau kg/m2.hari |
| Laju Overflow Weir | WOR = Q / Lw | Q = aliran; Lw = panjang weir efektif | GPD/ft atau m3/m.hari |
Konversi umum harus diselesaikan sebelum perhitungan, bukan setelahnya. Satu MGD sama dengan 1.000.000 GPD. Satu meter persegi sama dengan sekitar 10,764 kaki persegi. Satu GPD/ft persegi sama dengan sekitar 0,0407 m3/m2.hari.
Untuk SLR, pemeriksaan activated-sludge yang disederhanakan dapat menggunakan aliran, aliran lumpur balik, dan konsentrasi padatan tersuspensi campuran untuk memperkirakan massa yang masuk ke clarifier.
Persamaan yang tepat bergantung pada pembagian aliran pabrik dan apakah dasar desain menggunakan rata-rata, bulan maksimum, atau beban padatan puncak.
WOR dihitung menggunakan panjang weir outlet efektif total. Sebuah tangki dengan luas permukaan yang memadai masih dapat menghasilkan kualitas limbah yang buruk jika saluran keluar pendek, tidak rata, sebagian tersumbat, atau kelebihan beban hidrolik.
Setelah rumus dihitung, tanyakan apa yang tidak termasuk. Kapasitas yang dilaporkan hanya berdasarkan HLR mungkin tidak mencakup dissipasi energi inlet, volume penyimpanan lumpur, torsi scraper, pengangkatan skum, atau batasan weir outlet.
Rentang Desain Laju Beban Hidrolik Standar
Rentang HLR yang tipikal bervariasi tergantung posisi clarifier, jenis air limbah, kemampuan pengendapan lumpur, suhu, dasar aliran, dan kriteria desain lokal. Tabel di bawah ini memberikan titik awal rekayasa, bukan batas kinerja yang dijamin.
| Clarifier Type | Rentang HLR Tipikal, GPD/ft persegi | Setara Metrik, m3/m2.hari | Catatan Desain Tipikal |
|---|---|---|---|
| Clarifier utama | 300-1,200 | 12.2-48.8 | Sering diperiksa pada aliran rata-rata dan puncak per jam; waktu penahanan dan penanganan lapisan minyak tetap penting. |
| Clarifier sekunder, lumpur aktif | 400-800 | 16.3-32.6 | Harus diperiksa dengan SLR, SVI, aliran lumpur kembali, dan perilaku selimut lumpur. |
| Kondisi puncak saat hujan deras | 600-1,200 | 24.4-48.8 | Gunakan hanya saat proses, inventaris bahan padat, dan batas limbah mendukung kondisi puncak yang dipilih. |
| Sistem lamela kecepatan tinggi atau pelat miring | Spesifik proyek | Spesifik proyek | Gunakan area pengendapan yang diproyeksikan dan kriteria pengujian atau desain yang ditentukan oleh pemasok daripada hanya area tangki konvensional. |
Rentang clarifier utama cukup luas karena karakteristik air limbah utama berbeda-beda. Lemak, kotoran, limbah industri, suhu, dan kinerja penyaringan hulu semuanya dapat mengubah HLR yang menghasilkan penghilangan TSS dan BOD yang dapat diterima.
Parameter clarifier utama
Clarifier utama biasanya dievaluasi menggunakan HLR, waktu penahanan, kedalaman tangki, WOR, dan penghilangan TSS yang diharapkan. HLR yang lebih tinggi dapat mengurangi volume dan jejak tangki, tetapi memberikan margin yang lebih kecil untuk lonjakan aliran dan kondisi pengendapan yang buruk.
- Gunakan aliran harian rata-rata untuk memahami beban normal.
- Gunakan aliran per jam puncak untuk menilai risiko kelebihan beban hidraulik dan aliran singkat.
- Periksa waktu penahanan pada aliran normal dan puncak.
- Tinjau distribusi inlet, pengaturan baffle, dan tingkatkan level cerat keluar.
- Pastikan sistem pengangkutan lumpur dan lapisan minyak dapat mengikuti beban yang diterapkan.
Parameter clarifier sekunder
Clarifier sekunder memerlukan proses pengambilan keputusan yang berbeda karena konsentrasi padatan yang masuk jauh lebih tinggi. HLR mungkin tampak dapat diterima sementara SLR, kedalaman selimut lumpur, atau batasan lumpur kembali menciptakan kegagalan yang sebenarnya.
Indeks Volume Lumpur (SVI) adalah input operasional kunci. SVI yang lebih tinggi umumnya menunjukkan pengendapan yang lebih buruk dan sensitivitas yang lebih besar terhadap akumulasi padatan. Desain yang bekerja dengan lumpur yang mengendap dengan baik mungkin tidak berfungsi selama pertumbuhan filamentous, cuaca dingin, atau kondisi gangguan proses.
Batas aliran puncak tidak boleh dipilih dari hasil aliran rata-rata. Untuk instalasi kota, aliran saat hujan lebat bisa beberapa kali lipat dari aliran operasi normal. Tinjauan desain harus menunjukkan unit mana yang beroperasi secara paralel dan bagaimana aliran dibagi di antara mereka.
Dampak HLR terhadap Waktu Detensi dan Penghilangan TSS
Meningkatkan HLR mengurangi waktu detensi hidraulik saat volume tangki tetap konstan. Hubungan dasar adalah:
Waktu detensi = volume tangki / aliran
Hubungan terbalik ini menjelaskan mengapa clarifier dapat berkinerja baik selama cuaca kering dan kehilangan penghilangan TSS selama badai. Tangki tidak berubah, tetapi aliran yang melewatinya meningkat.
- Kesempatan pengendapan yang berkurang: partikel yang lebih lambat tetap dalam suspensi dan bergerak menuju outlet efluent.
- Turbulensi yang meningkat: kecepatan inlet atau outlet yang tinggi dapat memecah flok dan mengganggu padatan yang telah mengendap.
- Pemutusan sirkuit: beberapa air mencapai outlet sebelum menggunakan volume tangki penuh.
- Kenaikan selimut lumpur: padatan menumpuk lebih cepat daripada yang diambil.
- Peningkatan TSS limbah: penyambungan padatan dapat melebihi kinerja pengolahan yang diharapkan.
Overloading hidraulik di clarifier primer juga dapat mengirim lebih banyak bahan tersuspensi dan organik ke pengolahan biologis hilir. Hal ini meningkatkan beban basin aerasi dan dapat mengubah kebutuhan oksigen, produksi lumpur, dan perilaku clarifier sekunder.
Di mana klarifikasi sekunder biasanya gagal terlebih dahulu
Clarifier sekunder sering dibatasi oleh fluks padatan daripada volume air saja. Analisis Titik Status membantu membandingkan fluks padatan yang diterapkan dengan kapasitas pengendapan dan transportasi selimut lumpur.
Analisis biasanya menggunakan konsentrasi cairan campuran, konsentrasi lumpur aktif kembali, aliran kembali, aliran lumpur limbah, dan SVI. Ini dapat menunjukkan apakah clarifier beroperasi di bawah, mendekati, atau melewati kondisi di mana padatan akan menumpuk dan lolos.
Hasil titik status hanya sebaik data di belakangnya. Satu pengukuran SVI laboratorium mungkin tidak mewakili kondisi terburuk harian. Operator harus meninjau tren di seluruh aliran, MLSS, tingkat RAS, kedalaman selimut, dan TSS limbah.
Apa yang harus ditinjau saat penghilangan menurun
- Bandingkan HLR saat ini dengan rata-rata, maksimum bulan, dan aliran puncak per jam.
- Periksa apakah semua clarifier menerima bagian aliran yang sama.
- Ukur kedalaman selimut lumpur di beberapa titik, tidak hanya dekat satu probe.
- Tinjau tren SVI dan kemampuan mengendap selama periode yang sama dengan gangguan.
- Periksa saluran pembuangan, weir, baffle skum, pintu masuk, dan perangkat pengendalian aliran.
Kesalahan mahal adalah menurunkan RAS atau mengubah tingkat pembuangan berdasarkan gejala limbah tanpa memeriksa keseimbangan hidraulik. Penyesuaian proses dapat sementara memindahkan padatan, sementara masalah kapasitas clarifier yang mendasarinya tetap ada.
Pertimbangan Ukuran untuk Clarifier Khusus
Clarifier pelat miring dan lamela menggunakan pelat atau tabung miring untuk menciptakan area pengendapan efektif yang besar dalam jejak lantai yang lebih kecil. Penilaian mereka tidak dapat langsung dibandingkan dengan tangki konvensional yang hanya menggunakan area rencana.
Clarifier pelat miring (lamela)
Untuk paket pelat miring, area pengendapan yang relevan biasanya didasarkan pada proyeksi horizontal pelat. Hubungan yang disederhanakan adalah:
Luas proyeksi = luas rencana pelat x jumlah pelat efektif
Tergantung pada metode pemasok, luas proyeksi dapat dihitung dari lebar pelat, panjang pelat, jarak, sudut kemiringan, dan jumlah saluran.
Luas permukaan pelat yang benar-benar basah lebih besar dari area proyeksi horizontal, tetapi angka yang lebih besar itu tidak boleh secara otomatis digunakan sebagai area pengendapan hidraulik.
Sudut kemiringan mengubah jarak pengendapan vertikal dan mendukung solids yang meluncur ke zona pengumpulan. Jarak antar pelat mempengaruhi risiko penyumbatan, transportasi solids, akses pembersihan, dan jenis air limbah yang dapat ditangani unit.
- Konfirmasi apakah kapasitas yang dinyatakan menggunakan area proyeksi atau luas permukaan pelat yang sebenarnya.
- Periksa aliran desain pada kondisi normal, maksimum, dan puncak.
- Tinjau TSS influen, minyak dan lemak, grit, dan ukuran flok.
- Verifikasi jarak antar pelat terhadap solids yang diharapkan dan metode pemeliharaan.
- Tanyakan bagaimana lumpur dihapus dari hopper dan apakah pengeluaran dilakukan secara kontinu.
Jejak yang kompak sangat berharga untuk retrofit industri atau pabrik dengan area terbatas yang tersedia. Ini tidak menghilangkan kebutuhan akan distribusi yang seimbang, kondisi umpan yang stabil, pengeluaran lumpur yang memadai, dan sistem outlet yang mencegah overflow lokal.
Sistem klarifikasi berkecepatan tinggi
Sistem berkecepatan tinggi dapat menggabungkan pelat miring, settler tabung, koagulasi kimia, flokulasi, atau recirculasi internal. Fitur-fitur ini dapat meningkatkan pemisahan, tetapi juga membuat dasar desain lebih bergantung pada kimia umpan dan kualitas flok.
Misalnya, unit lamela yang menerima air flokulasi kimia mungkin diberi peringkat dengan beban yang berbeda dibandingkan dengan geometri pelat yang sama yang menerima air limbah industri yang tidak diolah. Jejak peralatan bukan satu-satunya variabel yang berubah; perilaku pengendapan partikel juga berubah.
Gunakan perhitungan luas proyeksi dari pabrikan, data uji, dan envelope operasi saat meninjau proposal berkecepatan tinggi. Bandingkan kondisi air uji dan flok dengan kondisi di lokasi sebenarnya. Kapasitas yang terbukti dengan solids yang stabil dan dikondisikan secara kimia mungkin tidak langsung dapat diterapkan pada aliran air limbah yang bervariasi.
Di mana sebuah basin konvensional sedang ditingkatkan, bandingkan unit baru dengan profil hidrolik yang ada. Peralatan mungkin cocok secara fisik sementara pompa hulu, saluran, katup, atau filter hilir tidak dapat menerima pola aliran yang direvisi.
Untuk perbandingan peralatan yang lebih luas, WCT’s DAF vs clarifier referensi dapat membantu membedakan kasus di mana flotasi lebih cocok daripada pengendapan gravitasi. Pilihan tersebut harus mengikuti karakteristik partikel dan tujuan proses, bukan hanya jejaknya saja.
Validasi Ukuran Clarifier dan Langkah Selanjutnya
Sebelum menetapkan spesifikasi clarifier akhir atau membeli peralatan baru, validasi HLR terhadap aliran puncak saat hujan, karakteristik padatan, hidraulik outlet, dan urutan operasi yang sebenarnya. Perhitungan harus dapat dilacak dari data lapangan ke peralatan yang dipilih.
Data yang harus termasuk dalam tinjauan proses
- Rata-rata aliran harian, maksimum bulan, hari maksimum, dan puncak aliran per jam.
- Jumlah clarifier yang beroperasi pada setiap kondisi aliran.
- Tren TSS influen dan campuran cairan, MLSS, SVI, dan selimut lumpur.
- Aliran lumpur aktif kembali, aliran lumpur limbah, dan perkiraan konsentrasi padatan.
- Dimensi tangki, kedalaman operasional, pengaturan inlet, panjang cerat, dan elevasi outlet.
- Persyaratan penghilangan TSS dan BOD yang diharapkan pada aliran normal dan puncak.
Pemeriksaan akhir sebelum persetujuan
- Pastikan bahwa dasar aliran desain diidentifikasi dengan jelas dan diubah ke dalam satuan yang kompatibel.
- Hitung ulang HLR menggunakan luas permukaan aktif, bukan total luas situs atau area tangki kosong.
- Periksa WOR menggunakan panjang weir efektif dan pastikan bahwa saluran keluar datar dan tidak tersumbat.
- Tinjau SLR dan perilaku titik pernyataan untuk clarifier sekunder di bawah beban padatan yang paling tinggi dan dapat dipercaya.
- Uji waktu tinggal pada aliran normal dan aliran puncak.
- Untuk sistem lamella, verifikasi perkiraan area pengendapan, jarak antar pelat, kemiringan, dan kapasitas pengambilan lumpur.
Minta pemasok untuk menyediakan dasar perhitungan di balik kapasitas yang dikutip. Dokumen yang berguna meliputi gambar proses berukuran, asumsi pembagian aliran, perhitungan beban, kondisi desain, data uji jika tersedia, dan pengecualian yang dinyatakan dengan jelas.
Untuk pabrik yang sudah ada dengan TSS limbah cair yang meningkat, jangan anggap tangki yang lebih besar sebagai satu-satunya solusi. Penyeimbangan hidraulik, koreksi weir, penyeimbangan aliran, peningkatan pengambilan lumpur, atau retrofit dengan kecepatan tinggi mungkin menyelesaikan bagian berbeda dari masalah.
WCT dapat membantu meninjau asumsi ukuran clarifier, membandingkan konfigurasi konvensional dan pelat miring, serta mengidentifikasi data lapangan yang diperlukan untuk keputusan retrofit. Paket awal yang paling kuat adalah catatan aliran, tren padatan, gambar tangki, dan masalah operasional saat ini yang dinyatakan dalam istilah yang dapat diukur.
