Sebagian besar spesifikasi kualitas air dimulai dengan target kemurnian umum. Sebuah sistem pengolahan air ultrapure dimulai dengan dua angka keras: resistivitas 18,2 MΩ·cm dan kurang dari 5 ppb total karbon organik. Jika aplikasi Anda tidak memerlukan kedua ambang batas tersebut, sistem Tipe 2 mungkin merupakan investasi yang lebih baik.
Menetapkan Air Ultrapure (Standar dan Parameter Tipe 1)
Air ultrapure Tipe 1 tidak hanya sekadar air yang sangat disaring. Didefinisikan oleh resistivitas listrik maksimum teoritis dan kandungan organik serta partikel yang hampir nol. Tolok ukur 18,2 MΩ·cm mewakili resistivitas air murni pada suhu 25°C – setiap penurunan yang terukur dalam resistivitas menandakan kontaminasi ionik.
An pemurni air industri dikonfigurasi untuk output Tipe 1 harus secara bersamaan memenuhi beberapa batas parameter. Resistivitas saja hanya memberi setengah cerita. TOC, tingkat bakteri, dan endotoksin membedakan air ultrapure sejati dari air deionisasi standar.
| Parameter | Tipe 1 (Ultrapure) | Tipe 2 (Murni) | Tipe 3 (Kelas Primer) |
|---|---|---|---|
| Resistivitas (MΩ·cm, 25°C) | > 18.0 | > 1.0 | > 0.05 |
| Konduktivitas (µS/cm) | < 0.056 | < 1.0 | < 20 |
| TOC (ppb) | < 5 | < 50 | < 200 |
| Bakteri (CFU/ml) | < 1 | < 100 | < 1000 |
| Endotoksin (EU/ml) | < 0.03 | N/A | N/A |
Resistivitas adalah metrik utama untuk kemurnian ionik karena merespons secara langsung terhadap garam terlarut dan spesies terionisasi. TOC mengukur karbon organik dari bahan alami, produk sampingan bakteri, atau bahan yang larut dari komponen sistem. Keduanya harus dipantau secara terus-menerus – tidak hanya saat commissioning.
Tiga standar mengatur kualitas air Tipe 1: ASTM D1193 (Tipe I), ISO 3696 (Kelas 1), dan pedoman CLSI-CLRW untuk laboratorium klinis. Masing-masing menetapkan batas yang sedikit berbeda, tetapi semuanya menyatu pada persyaratan resistivitas 18,2 MΩ·cm dan TOC rendah.

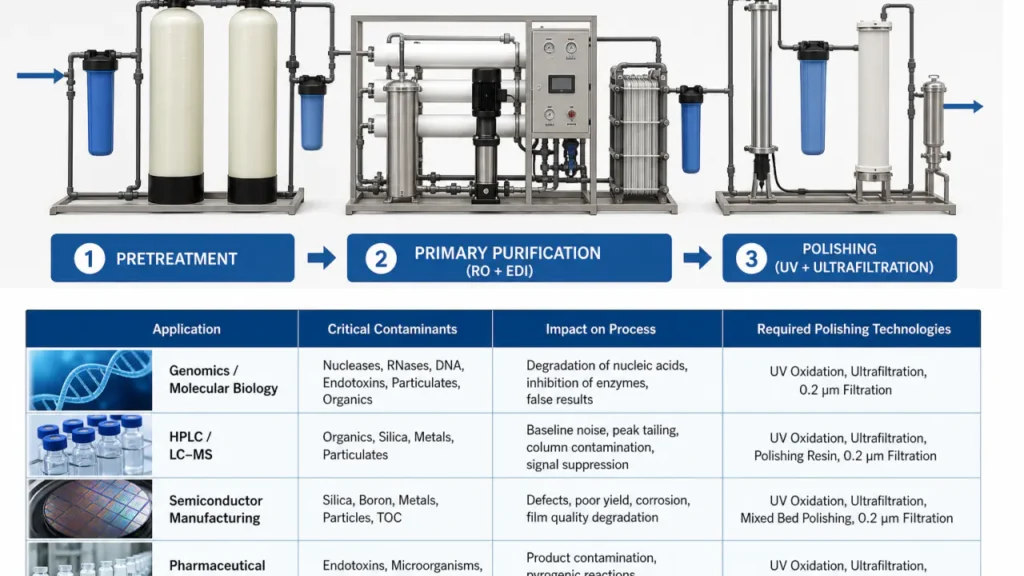

Arsitektur Sistem Tiga Tahap
Satu filter tidak dapat menghasilkan air ultrapure dari pasokan keran. Sebuah sistem pengolahan air ultrapure menggunakan tiga tahap berurutan untuk menghilangkan berbagai kelas kontaminan sesuai ukuran dan tingkat kesulitan. Mengabaikan atau mengurangi ukuran setiap tahap akan memindahkan beban ke hilir dan memperpendek umur konsumabel.
Tahap 1: Pretreatment (Melindungi Inti)
Pretreatment menghilangkan kontaminan yang merusak komponen tahap utama yang mahal. Target utama adalah klorin, mineral keras, padatan tersuspensi, dan molekul organik besar. Tanpa pretreatment yang memadai, membran RO cepat tersumbat dan tumpukan EDI mengalami pengendapan.
Pretreatment standar meliputi:
- Filtrasi karbon aktif untuk menghilangkan klorin bebas dan chloramine
- Pengolahan lunak air atau pemberian antiscalant untuk mengendalikan kekerasan
- Filtrasi kedalaman atau multi-media untuk menghilangkan partikel tersuspensi di atas 5-10 µm
- Opsional penghilangan besi dan mangan untuk sumber air sumur
Opsi pretreatment untuk air ultrapure bervariasi secara signifikan berdasarkan kimia air baku. Air kota di berbagai wilayah membawa tingkat klorin dan profil kekerasan yang berbeda. Analisis air baku tidak bersifat opsional – ini menentukan desain pretreatment.
Tahap 2: Pemurnian Utama (Deionisasi Massal)
Pemurnian utama menghilangkan 95-99% total padatan terlarut. Sistem reverse osmosis membentuk tulang punggung tahap ini, diikuti oleh electrodeionisasi (EDI) untuk penghilangan garam akhir tanpa regenerasi kimia.
Membran RO menolak ion terlarut, silica, organik, dan bakteri berdasarkan ukuran dan muatan. Kinerja bervariasi tergantung tekanan feed, suhu, dan kondisi membran:
- RO satu-lalui biasanya mengurangi konduktivitas menjadi 5-20 µS/cm.
- RO dua-lalui mendorong konduktivitas lebih dekat ke 1 µS/cm, memberikan feed yang sangat baik untuk EDI.
- Kontaminan utama yang dihilangkan: Na⁺, Ca²⁺, Cl⁻, silica (SiO₂), molekul organik >200 Da, bakteri, dan virus.
EDI menggabungkan membran pertukaran ion dengan arus listrik untuk secara kontinu menghilangkan ion residual. Berbeda dengan tangki deionisasi campuran, EDI tidak memerlukan regenerasi asam dan kaustik di tempat. Ini menghilangkan penanganan bahan kimia dan mengurangi waktu henti antara pertukaran. Output EDI biasanya mencapai 10-15 MΩ·cm sebelum memasuki tahap polishing.
Tahap 3: Polishing (Mencapai 18.2 MΩ·cm)
Tahap polishing membawa air deionisasi dari output EDI ke tolok ukur akhir 18.2 MΩ·cm. Tahap ini menghilangkan ion jejak, karbon organik, bakteri, dan endotoksin yang bertahan dari pretreatment utama.
Tiga teknologi bekerja secara berurutan selama proses polishing:
- Resin penukar ion campuran untuk penghilangan ion terakhir agar mencapai 18,2 MΩ·cm
- Polishing foto-oksidasi UV pada 185 nm untuk memecah sisa TOC di bawah 5 ppb
- UV 254 nm untuk inaktivasi bakteri dan mikroba
- Modul ultrafiltrasi dengan batas berat molekul 5-10 kDa untuk menghilangkan endotoksin dan nuklease
Biaya untuk meningkatkan dari 15 MΩ·cm ke 18,2 MΩ·cm cukup besar. Dibutuhkan kontrol ketat terhadap CO₂ terlarut, resin polishing berkualitas tinggi, dan waktu tinggal yang singkat dalam sirkulasi distribusi untuk mencegah kontaminasi ulang.
Persyaratan Sistem Spesifik Aplikasi
Konfigurasi polishing yang tepat tergantung pada kontaminan mana yang paling penting dalam proses Anda. Laboratorium genomik dan pabrik semikonduktor keduanya membutuhkan air 18,2 MΩ·cm, tetapi arsitektur sistem mereka berbeda pada tahap polishing.
| Aplikasi | Kontaminan Kritis | Teknologi Polishing yang Dibutuhkan |
|---|---|---|
| Genomik / PCR | Nuklease (RNase/DNase) | Serat hollow UF + UV 185 nm |
| HPLC / LC-MS | Karbon organik (TOC) | UV 185/254 nm + resin IX low-TOC |
| Budidaya Sel / IVF | Endotoksin, pyrogen | UF (5 kDa) + filtrasi tingkat steril |
| Litografi Semikonduktor | Silika, boron, nanopartikel | UF + degasifikasi + UV 185 nm |
| Pembuatan Farmasi | Endotoksin, bakteri, TOC | UF + UV + dokumentasi IQ/OQ/PQ |
Laboratorium dan Ilmu Kehidupan
Aplikasi ilmu kehidupan menuntut air bebas nuklease, protease, dan endotoksin. Sistem standar 18,2 MΩ·cm tanpa ultrafiltrasi mungkin lolos pemeriksaan resistivitas dan TOC tetapi tetap merusak uji PCR atau batch kultur sel.
Untuk HPLC dan analisis jejak, TOC adalah perhatian utama. Kontaminan organik menciptakan puncak hantu dan menggeser garis dasar. Pengolahan air farmasi untuk laboratorium analitik biasanya memerlukan oksidasi UV dua panjang gelombang – 185 nm untuk memecah organik dan 254 nm untuk sterilisasi.
Konfigurasi pemolesan UPW laboratorium yang umum:
- Genomik/PCR: UF dengan batas 5 kDa ditambah UV 185 nm untuk menghancurkan nuklease.
- HPLC/LC-MS: Oksidasi UV 185/254 nm dan resin penukar ion dengan TOC rendah, menargetkan TOC <3 ppb.
- Budidaya sel/IVF: UF, filtrasi akhir bersertifikat steril, dan validasi endotoksin sesuai USP <85>.
Semikonduktor dan Mikroelectronics
Air ultrapure untuk litografi semikonduktor mendorong persyaratan kemurnian melampaui standar laboratorium. Pembuatan wafer pada node di bawah 10 nm tidak dapat mentolerir partikel di atas 20-50 nm, jejak silika, atau leaching boron dari resin penukar ion.
Sistem UPW semikonduktor menambahkan membran degasifikasi untuk menghilangkan oksigen terlarut dan CO₂. Mereka juga menggunakan resin polishing bebas boron berkualitas tinggi. Desain loop distribusi – pemilihan bahan, kecepatan, eliminasi dead-leg – menjadi sama pentingnya dengan peralatan pengolahan itu sendiri.
Persyaratan UPW berkualitas semikonduktor yang umum:
- Jumlah partikel: < 100 particles/L > 50 nm untuk node canggih.
- Silika: sering di bawah 0,5 ppb untuk mencegah cacat kristal.
- Boron: di bawah 0,05 ppb menggunakan resin penukar ion khusus boron.
- Oksigen terlarut: < 1 ppb melalui kontaktor membran untuk menghindari oksidasi silikon.
Pembuatan Farmasi
UPW berkualitas farmasi harus memenuhi standar farmakope untuk air untuk injeksi (WFI) atau air murni. Selain parameter kimia, sistem harus menyertakan dokumentasi validasi: Kualifikasi Instalasi (IQ), Kualifikasi Operasi (OQ), dan Kualifikasi Kinerja (PQ).
Pengawas regulasi akan meninjau seluruh rangkaian pemurnian, catatan pemantauan, dan log sanitasi. Sistem yang menghasilkan air dengan resistivitas 18,2 MΩ·cm tanpa paket dokumentasi yang sesuai akan gagal dalam audit GMP.
Elemen validasi dan kepatuhan penting:
- Dokumen protokol IQ/OQ/PQ dengan kriteria penerimaan yang ditetapkan.
- Pemantauan online terus-menerus dan pencatatan data untuk resistivitas, TOC, aliran, dan suhu.
- Siklus sanitasi (air panas, ozon, atau kimia) dengan SOP pendukung.
- Filtrasi steril dan pengujian endotoksin sesuai USP <85> atau setara.
Ukuran Sistem, Pemantauan, dan Pemeliharaan
Menyusun arsitektur pemurnian dengan benar hanya menyelesaikan separuh masalah. Sistem harus mampu menghasilkan volume yang dibutuhkan dengan laju aliran yang tepat, dengan verifikasi kualitas secara berkelanjutan, dan tanpa biaya konsumsi yang berlebihan.
Perencanaan Kapasitas dan Laju Aliran
Ada perbedaan praktis antara kapasitas produksi harian dan laju dispensi puncak. Sistem dengan kapasitas 100 L/hari mungkin dapat memproduksi 4 L/jam secara terus-menerus, tetapi meja laboratorium yang sibuk mungkin membutuhkan dispensi 2 L/menit untuk pengisian wadah dan pembilasan peralatan kaca.
Ukurlah tahap utama untuk volume harian dan lingkaran polishing untuk permintaan puncak. Mengukur terlalu kecil salah satu bagian akan menciptakan kemacetan. Kesalahan umum adalah mengukur hanya untuk konsumsi harian rata-rata dan mengabaikan lonjakan pagi hari saat beberapa analis melakukan dispensi secara bersamaan.
Langkah-langkah utama dalam penentuan ukuran:
- Hitung total volume harian (L), tambahkan margin keamanan 20% untuk pertumbuhan di masa depan.
- Tentukan permintaan simultan puncak (L/menit) berdasarkan jumlah titik pengambilan.
- Pastikan tahap pemurnian utama dapat pulih selama jam non-puncak untuk mengisi ulang penyimpanan.
- Periksa bahwa kecepatan lingkaran recirculation tetap di atas 0,9 m/detik untuk menjaga kualitas aliran.
Monitoring Kualitas Inline
Pengujian spot kualitas air dari port sampel memberikan satu data poin – bukan catatan proses. Monitor inline menyediakan pembacaan resistivitas dan TOC secara berkelanjutan di outlet polishing dan di titik penggunaan kritis.
Sensor resistivitas yang dikompensasi suhu sangat penting. Resistivitas mentah berubah dengan suhu, dan pembacaan tanpa kompensasi pada 18°C versus 25°C dapat menunjukkan lulus palsu atau gagal palsu. Analyzer TOC inline menggunakan oksidasi UV-persulfate memberikan data karbon organik secara waktu nyata pada tingkat deteksi 1-ppb.
Paket monitoring inline minimum untuk sistem UPW:
- Sensor resistivitas/konduktivitas dengan kompensasi suhu otomatis di titik penggunaan.
- Analyzer TOC online dengan batas deteksi ≤ 1 ppb, sebaiknya dilengkapi alarm terhadap drift.
- Meter laju aliran untuk melacak volume dispensi dan kecepatan lingkaran.
- Counter partikel opsional untuk aplikasi semikonduktor yang membutuhkan kontrol nanopartikel.
Siklus Penggantian Konsumabel
Kartrid pretreatment, lampu UV, resin polishing, dan modul ultrafiltrasi semuanya memiliki umur layanan terbatas. Frekuensi penggantian tergantung pada kualitas air baku, throughput harian, dan seberapa dekat operator menjalankan sistem ke titik pelanggaran kontaminan.
Penggantian bahan habis pakai tepat waktu mencegah kerusakan hilir. Mengoperasikan kartrid karbon yang sudah habis mengirim klorin ke membran RO. Mengoperasikan resin polishing yang sudah habis menurunkan resistivitas dan mendorong silika ke dalam air produk. Catatan pemeliharaan dengan pelacakan konsumsi dapat menurunkan total biaya kepemilikan lebih dari sekadar memperpanjang umur kartrid hingga batas maksimalnya.
Interval layanan tipikal (tergantung kualitas air):
- Karbon/pengolah lembut pra-perlakuan: 6-12 bulan, tergantung beban klorin dan kekerasan.
- Membran RO: 2-4 tahun dengan antiscalant dan pembersihan yang tepat.
- Tumpukan EDI: Sering 5+ tahun, dengan pembersihan kimia secara berkala.
- Lampu UV 185 nm: Ganti setiap tahun untuk mempertahankan efisiensi oksidasi TOC.
- Resin polishing: 6-12 bulan di laboratorium dengan penggunaan tinggi; ganti saat resistivitas menyimpang di bawah 18.0 MΩ·cm.
- Modul UF: 2-3 tahun, atau lebih cepat jika aliran permeat menurun >15%.
Tanda peringatan bahan habis pakai:
- Pergerakan konduktivitas di permeat RO → pengendapan membran atau fouling pra-perlakuan.
- Peningkatan penurunan tekanan di seluruh UF → fouling atau beban partikel.
- Lonjakan TOC di outlet sistem → karbon habis atau UV lamp yang menua.
- Deteksi endotoksin → ultrafiltrasi yang dilewati atau gagal.
Apa yang Perlu Diverifikasi Sebelum Meminta Penawaran Sistem
Konfigurasi sistem yang akurat dan harga dimulai dari informasi yang tidak bisa ditebak oleh vendor. Persiapkan data ini sebelum menghubungi tim teknik. Informasi yang hilang dapat menyebabkan sistem yang terlalu besar, pretreatment yang kurang memadai, atau penawaran yang tidak sesuai dengan lokasi instalasi sebenarnya.
- Sumber air umpan dan kimia: Air keran kota, permeat RO yang telah dipra-perlakukan, atau air suling? Sertakan analisis air terbaru dengan nilai konduktivitas, TDS, kekerasan, klorin, besi, dan silica.
- Permintaan volume harian: Total liter per hari yang benar-benar dikonsumsi oleh laboratorium atau fasilitas, bukan kapasitas teoretis. Sertakan tingkat dispensi saat jam puncak dalam L/menit.
- Kualitas air yang dibutuhkan: Konfirmasi Tipe 1 sesuai ASTM D1193. Spesifikasikan jika Anda membutuhkan air bebas endotoksin atau bebas nuklease untuk aplikasi ilmu hayati.
- Dokumentasi validasi: Apakah fasilitas beroperasi di bawah GMP, GLP, atau ISO 17025? Paket dokumentasi IQ/OQ/PQ menambah biaya tetapi tidak dapat dinegosiasikan di lingkungan yang diatur.
- Keterbatasan instalasi: Meja kerja, di bawah meja, dipasang di dinding, atau loop terpusat? Ruang lantai yang tersedia, akses saluran pembuangan, dan pasokan listrik menentukan konfigurasi mana yang memungkinkan.
- Metode distribusi: Dispenser titik penggunaan di satu meja, atau loop recirculating yang melayani beberapa lantai dan laboratorium? Desain loop memerlukan perhatian terhadap bahan pipa, kecepatan, dan pencegahan dead-leg.
- Pretreatment yang sudah ada: Apakah fasilitas sudah memiliki air yang telah dilembutkan atau disaring karbon? Penggunaan kembali pretreatment yang ada dapat mengurangi biaya modal tetapi harus diverifikasi untuk tugas UPW.
- Ekspektasi dukungan vendor: Kebutuhan commissioning dan pelatihan di lokasi, minat kontrak pemeliharaan preventif, dan kebutuhan pemantauan jarak jauh.
Mengabaikan analisis air umpan adalah kesalahan paling mahal dalam pengadaan UPW. Sistem yang ditentukan tanpa mengetahui konduktivitas umpan dan tingkat klorin akan berkinerja buruk atau mengkonsumsi bahan habis pakai dua kali lipat dari yang diharapkan.
Konsultasi Teknik dan Spesifikasi Sistem
Spesifikasi sebuah sistem pengolahan air ultrapure memerlukan pencocokan rangkaian pemurnian dengan kimia air umpan Anda, volume harian, dan persyaratan kemurnian akhir penggunaannya. Konfigurasi siap pakai tersedia, tetapi sebagian besar fasilitas mendapatkan manfaat dari peninjauan ukuran yang mempertimbangkan kualitas air lokal dan permintaan puncak.
Di WCT, tim teknik kami bekerja berdasarkan analisis air umpan dan profil permintaan Anda untuk mengonfigurasi tahap pretreatment, primer, dan polishing sebagai satu sistem terintegrasi. Kami dapat meninjau kinerja sistem lama, mengidentifikasi hambatan, dan menentukan pengganti yang sesuai dengan ruang dan utilitas yang ada.
Untuk meminta spesifikasi sistem atau peninjauan ukuran, siapkan analisis air umpan, perkiraan volume harian, dan kebutuhan kualitas Anda. Sistem air ultrapure kustom yang dikonfigurasi sesuai kondisi situs sebenarnya biaya operasinya lebih rendah dibandingkan paket standar yang terlalu besar dan didasarkan pada asumsi.
Pertanyaan yang Sering Diajukan
Bisakah sistem air ultrapure langsung berjalan menggunakan air keran kota?
Tergantung pada jenis sistem. Sistem UPW yang sepenuhnya terintegrasi mencakup kartrid pretreatment bawaan yang dirancang untuk pasokan air keran. Unit yang hanya melakukan pemolesan – sering model meja kerja – memerlukan pasokan air dengan resistivitas Tipe 2 atau kualitas RO. Selalu periksa spesifikasi pasokan air yang diperlukan oleh pabrikan. Memberikan air keran ke sistem pemolesan saja akan menghabiskan kartrid pemolesan dalam beberapa jam, bukan bulan.
Apa perbedaan antara resistivitas dan TOC dalam UPW?
Resistivitas mengukur kontaminasi ionik – garam terlarut, asam, dan basa yang terdisosiasi dalam air dan membawa muatan listrik. TOC mengukur karbon organik dari bahan organik alami, produk sampingan biologis, atau pelarut plastik yang leaching. Mereka adalah parameter yang independen. Air dapat memiliki resistivitas 18,2 MΩ·cm dan tetap mengandung 50 ppb TOC jika kontaminan organik tidak ionik. Keduanya harus dipantau secara terpisah.
Mengapa air ultrapure tidak dapat disimpan dalam waktu yang lama?
Air ultrapure adalah pelarut yang sangat agresif. Jika dibiarkan di dalam tangki penyimpanan, air ini dengan cepat menyerap karbon dioksida dari udara, membentuk asam karbonat dan menurunkan resistivitas di bawah 1 MΩ·cm dalam beberapa jam. Selain itu, air ini juga melarutkan ion jejak dan senyawa organik dari bahan wadah. Praktik terbaik adalah recirculasi terus-menerus melalui loop polishing, bukan penyimpanan statis.
