Bagaimana fasilitas industri dapat mengelola aliran konsentrat volume tinggi secara biaya-efektif sambil mematuhi regulasi limbah yang lebih ketat?

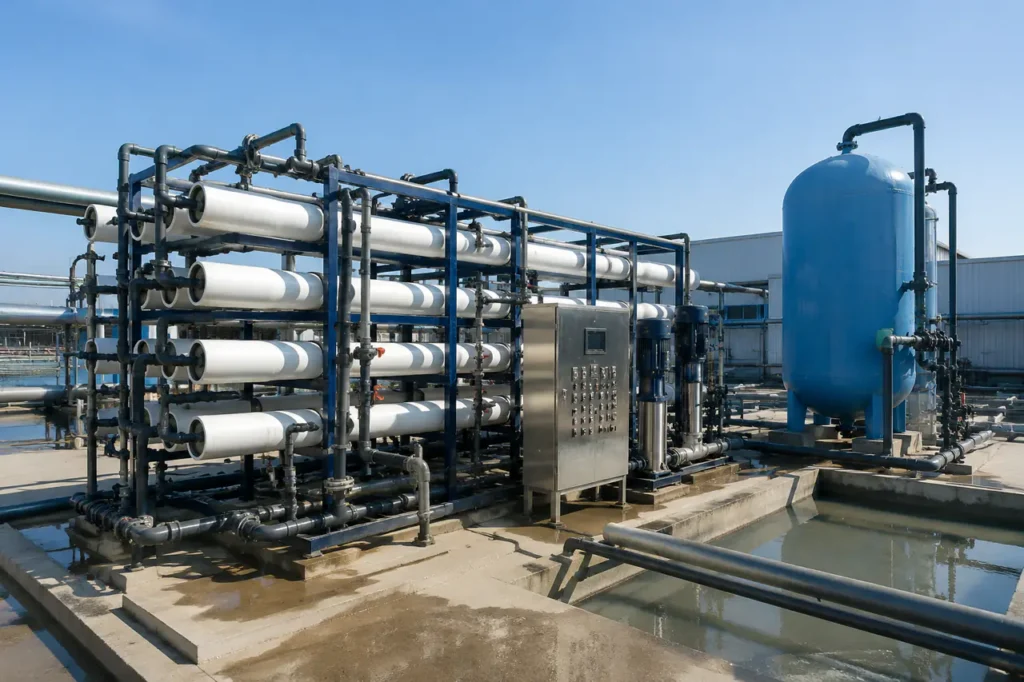

Mengimplementasikan sistem yang ditargetkan untuk pengolahan air buangan reject RO memungkinkan operator pabrik untuk memulihkan air proses tambahan, memusatkan padatan anorganik terlarut, dan secara dramatis meminimalkan volume limbah cair sebelum pembuangan di luar lokasi atau pengolahan tanpa limbah.
Profil Kimia Air Reject RO
Sistem osmosis terbalik (RO) utama biasanya beroperasi pada tingkat pemulihan antara 75% hingga 85% pada umpan air permukaan asin atau air tanah, dan 35% hingga 50% pada aliran limbah industri dengan salinitas tinggi. Volume sisa—yang dikenal sebagai konsentrat RO, air reject, atau brine—menyimpan hampir semua spesies terlarut yang ditolak.
Akibatnya, aliran reject menunjukkan konsentrasi Total Padatan Terlarut (TDS) 3 hingga 10 kali lebih tinggi dari air umpan asli.
Konsentrasi TDS dan Garam Pembatas
Mengelola konsentrat RO memerlukan evaluasi batas kelarutan kimia dari garam yang sedikit larut tertentu daripada hanya melihat TDS dasar.
Saat air dipaksa melalui membran, garam mineral memusat dalam saluran reject sampai mendekati atau melebihi produk kelarutan termodinamika mereka (Ksp). Senyawa pembatas utama meliputi:
- Silika (SiO2): Kelarutan secara alami terbatas sekitar 120-150 mg/L pada pH netral dan suhu lingkungan. Melebihi ambang ini menyebabkan polimerisasi silika amorf, yang membentuk kerak padat seperti kaca pada permukaan membran yang tidak dapat dihilangkan dengan pencucian kimia asam atau alkali standar.
- Kalsium Sulfat (CaSO4 / Gips): Berbeda dengan kalsium karbonat, kelarutan gips tidak menurun dengan pH yang lebih tinggi, menjadikannya ancaman pengendapan kerak yang terus-menerus di tahap membran dengan tingkat pemulihan tinggi.
- Sulfat Barium dan Strontium (BaSO4 / SrSO4): Garam-garam ini memiliki ambang kelarutan yang sangat rendah. Bahkan konsentrasi mikrogram per liter dalam air baku dapat mencapai kejenuhan super dalam saluran konsentrat, menyebabkan presipitasi membran yang tidak dapat dibalikkan.
- Kalsium Karbonat (CaCO3): Sangat bergantung pada pH dan alkalinitas. Sementara dapat dikelola dengan pemberian asam atau antiscalant dalam RO primer, ini menjadi agresif dalam langkah konsentrasi sekunder.
Membran polimer spiral-wound standar mencapai batas operasional fisik sekitar 70.000 hingga 80.000 mg/L TDS karena geometri spacer umpan, penurunan tekanan saluran aliran, dan kebutuhan tekanan osmotik yang tinggi.
Mendorong tingkat pemulihan di luar batas ini tanpa modifikasi kimia atau peralatan sekunder khusus mengakibatkan penurunan fluks yang cepat, pengendapan skala pada membran, dan kegagalan elemen struktural.
Tantangan Regulasi dan Pembuangan
Jalur pembuangan konsentrat RO secara historis semakin tertutup atau menjadi tidak ekonomis untuk fasilitas manufaktur. Izin pembuangan air permukaan (NPDES) memberlakukan batasan berbasis massa yang lebih ketat pada total padatan terlarut, klorida, logam berat, dan spesies ion tertentu untuk mencegah salinisasi badan air tawar yang menerima limbah.
Fasilitas Pengolahan Milik Umum (POTWs) secara rutin menolak konsentrat industri karena toksisitas yang lolos dan gangguan terhadap proses pengolahan biologis kota.
Opsi alternatif seperti injeksi sumur dalam menghadapi perizinan hidrogeologi lokal yang ketat dan kekhawatiran tanggung jawab jangka panjang. Biaya pengangkutan limbah cair komersial di luar lokasi dapat berkisar dari $0.10 hingga lebih dari $0.35 per galon, mengubah brine volume tinggi menjadi biaya operasional yang besar.
Pemasangan yang khusus peralatan pengolahan air untuk penggunaan industri di lokasi mengubah pengelolaan brine dari tanggung jawab limbah yang berkelanjutan menjadi proses pemulihan sumber daya operasional.
Perbandingan Teknologi Pengolahan Tolakan RO
Memilih teknologi yang tepat untuk memproses konsentrat RO bergantung pada kimia air baku, target pengurangan volume, jejak yang tersedia, dan sumber energi di lokasi.
Pemilik pabrik industri biasanya mengevaluasi empat jalur teknologi utama, mulai dari proses membran berbasis tekanan hingga pemisahan berbasis elektro, dan akhirnya ke perangkat evaporator termal dan kristalisator.
Pemulihan RO Sekunder (Pemulihan 2-Tingkat)
Pemulihan membran sekunder menggunakan konfigurasi reverse osmosis tekanan tinggi atau disk-tube (DTRO) untuk mengekstraksi permeat tambahan dari aliran tolak primer.
Karena air baku yang masuk ke tahap ini sudah mendekati kejenuhan, RO sekunder sangat bergantung pada pretreatment penghilangan keras kimiawi (seperti penghilangan keras kapur-soda atau pertukaran kation asam lemah) atau antiscalant efisiensi tinggi khusus untuk mencegah pembentukan skala.
Tekanan operasional sering berkisar antara 70 bar hingga 120 bar (1.000 hingga 1.700 psi), mendorong konsentrasi brine maksimum sekitar 80.000-100.000 mg/L TDS.
Elektrodialisis dan EDR
Elektrodialisis Reversal (EDR) menggunakan arus listrik langsung untuk menarik kation dan anion terlarut melalui membran pertukaran kation dan anion yang bergantian. Berbeda dengan RO berbasis tekanan, air tidak melewati membran; melainkan, ion bermigrasi keluar dari aliran umpan ke dalam aliran brine terkonsentrasi.
Sistem EDR secara rutin membalik polaritas listrik di seluruh tumpukan sel. Pembalikan ini mengubah arah pergerakan ion, memecah mikro-presipitasi dan membersihkan kerak tahap awal dari permukaan membran tanpa menghentikan operasi.
EDR secara efektif mengobati aliran reject dengan kandungan silikon tinggi hingga sekitar 100.000-120.000 mg/L TDS di mana membran RO polimerik tradisional mengalami fouling yang parah.
Evaporator Termal
Ketika TDS konsentrat melebihi ambang operasional membran (di atas 100.000 mg/L), proses termal menjadi diperlukan. Evaporator Recompressi Uap Mekanis (MVR) memampatkan uap air overhead untuk meningkatkan entalpinya, menggunakan panas laten kondensasi untuk merebus air reject yang masuk.
Evaporator MVR memusatkan garam hingga sekitar 250.000-300.000 mg/L TDS, mengurangi volume limbah cair sebesar 80% hingga 90% dibandingkan dengan umpan reject sekunder.
Membandingkan sebuah perbandingan daur ulang air industri menunjukkan bahwa evaporator termal memerlukan investasi modal awal yang lebih tinggi tetapi secara drastis mengurangi biaya pembuangan di luar lokasi.
Krisalis Garam
Krisalis mewakili langkah termal terakhir ketika limbah cair harus dihilangkan sepenuhnya.
Beroperasi sebagai unit pemanas uap dengan sirkulasi paksa, krisalis mengeluarkan kelembapan yang tersisa dari slurry garam jenuh hingga garam mengendap dari larutan sebagai kristal padat.
Peralatan dewatering kemudian memisahkan endapan padat, meninggalkan aliran cair residual nol.
| Teknologi | Batas TDS Operasi (mg/L) | Pemulihan Air Tipikal (%) | Profil Jejak Fisik |
|---|---|---|---|
| RO Sekunder (2-Tahap) | 70.000 – 90.000 | 40% – 60% (dari reject utama) | Desain kompak yang dipasang pada skid |
| Reversal Elektrodialisis (EDR) | 80.000 – 120.000 | 50% – 75% (dari reject utama) | Sedang; array tumpukan membran |
| Evaporator Termal MVR | 250.000 – 300.000 | 80% – 92% (dari konsentrat sekunder) | Jejak vertikal besar; menara vessel |
| Krisalis Garam | 300.000+ (Hingga kering) | 95% – 99%+ (Total pemulihan air) | Jejak besar; termasuk peralatan dewatering |
Mencapai Pengeluaran Cairan Nol (ZLD) untuk Konsentrat RO
Zero Liquid Discharge (ZLD) menghilangkan aliran limbah cair dari lokasi industri secara total, mengubah semua kontaminan terlarut menjadi garam padat yang kering dan mudah dikelola sambil mengembalikan air yang telah dimurnikan ke operasi fasilitas.
Mencapai ZLD secara eksklusif melalui penguapan termal memerlukan biaya besar; oleh karena itu, arsitektur proses modern menggunakan pendekatan hibrida multi-tahap untuk meminimalkan kebutuhan energi termal.
Arsitektur Proses ZLD
Sistem ZLD efisiensi tinggi standar mengintegrasikan pra-koncentrasi membran sebelum perangkat keras termal untuk meminimalkan laju umpan volumetrik ke penguap:
- Sistem RO Primer: Memproses air proses mentah atau limbah cair, menghasilkan permeat berkualitas tinggi (hasil 75%-85%) dan meninggalkan aliran reject dengan TDS tinggi.
- Pretreatment Kimia & Pelembutan: Reject sekunder diproses dengan soda abu, soda kaustik, atau kapur, dikombinasikan dengan clarifier atau filtrasi media untuk menghilangkan kekerasan (kalsium, magnesium) dan silika.
- Konsentrasi Membran Sekunder: Tumpukan RO tekanan tinggi sekunder atau EDR lebih lanjut mengkonsentrasikan air yang telah dilembutkan, menangkap tambahan 50%-70% pemulihan air dan mengurangi volume cairan yang menuju proses termal lebih dari setengahnya.
- Konsentrator Garam Termal (Evaporator MVR): Proses penguapan termal memproses garam brine yang terkonsentrasi, meningkatkan TDS hingga batas lumpur sekitar 300.000 mg/L. Distilat dipulihkan sebagai air proses murni.
- Krisalis Garam & Dewatering: Lumpur yang terkonsentrasi masuk ke krisalis. Mesin dewatering, seperti filter press ruang atau sentrifuge, memisahkan padatan basah dari larutan induk, menghasilkan garam kering.
Mengintegrasikan sebuah sistem pengolahan limbah air ZLD memastikan bahwa fasilitas menangkap pemulihan air maksimum sambil melindungi operasi mereka dari perubahan regulasi pembuangan lingkungan setempat.
Mengelola Limbah Padat Sampingan
Garam padat yang dihasilkan oleh krisalis mengandung garam anorganik campuran (terutama natrium klorida, natrium sulfat, dan senyawa kalsium). Pabrik harus menangani produk sampingan ini sesuai dengan regulasi limbah padat setempat:
- Pembuangan Garam Campuran di Tempat Pembuangan Akhir: Sebagian besar fasilitas mengirim garam dari krisalis ke tempat pembuangan akhir komersial yang tidak berbahaya. Kandungan kelembapan harus dikurangi di bawah ambang batas filter cat standar sebelum dibuang.
- Kristalisasi Fraksional (Pemulihan Sumber Daya): Presipitasi kimia selektif dan kristalisasi multi-tahap dapat memisahkan brine campuran menjadi natrium sulfat berkualitas komersial atau natrium klorida yang dimurnikan, mengubah cake limbah menjadi produk sampingan industri yang dapat dijual.
- Klasifikasi Limbah Berbahaya: Jika umpan RO mentah mengandung logam berat, senyawa organik kompleks, atau mineral beracun, cake kristalisasi dapat diklasifikasikan sebagai limbah berbahaya, memerlukan pembuangan di tempat pembuangan khusus dan tindakan penanganan yang lebih hati-hati.
Kriteria Operasional untuk Pemilihan Teknologi
Evaluasi jalur pengolahan memerlukan penyeimbangan antara pengeluaran modal awal yang tinggi (CAPEX) dan biaya operasional berkelanjutan (OPEX). Sistem termal memiliki biaya peralatan awal yang tinggi dan permintaan utilitas yang signifikan, sementara sistem sekunder berbasis membran menukar biaya peralatan yang lebih rendah dengan konsumsi bahan kimia yang lebih tinggi dan risiko penggantian membran yang berkelanjutan.
Profil Konsumsi Energi
Energi merupakan faktor utama penggerak OPEX dalam pengolahan konsentrat. Operasi membran menggunakan energi listrik untuk menggerakkan pompa booster, sedangkan proses termal membutuhkan energi termal atau listrik yang signifikan untuk perubahan fase:
- RO Tekanan Tinggi Sekunder: Menggunakan 3,0 hingga 10,0 kWh per meter kubik air yang diolah, tergantung pada tekanan osmotik umpan dan target tekanan operasional.
- Reversal Elektrodialisis (EDR): Mengonsumsi 4,0 hingga 12,0 kWh/m³, bergantung langsung pada salinitas umpan dan massa ion yang dihapus daripada volume air total.
- Evaporator MVR: Memanfaatkan kompresor uap yang sangat efisien, dengan rata-rata 20 hingga 50 kWh/m³ air yang diuapkan tanpa memerlukan pembangkitan uap secara terus-menerus.
- Evaporator / Kristalisator Uap: Membutuhkan energi thermal setara 400 hingga 700 kWh/m³ jika digerakkan oleh uap tekanan rendah, atau 60 hingga 100 kWh/m³ energi listrik saat menggunakan konfigurasi kristalisator MVR.
Perancangan sistem pengolahan air yang hemat energi melibatkan memaksimalkan pra-koncentrasi di tahap membran untuk memastikan peralatan thermal menangani volume terkecil yang mungkin.
Pre-perlakuan Kimia dan Pemeliharaan
Teknologi membran memerlukan kondisioning kimia yang intens saat menangani aliran reject jenuh. Pelembutan antar tahap, pemberian inhibitor skala, dan siklus Clean-In-Place (CIP) yang sering menggunakan asam dan agen pengikat logam menambah biaya operasional berkelanjutan.
Sebaliknya, evaporator thermal memerlukan agen anti-foam, penyesuaian pH kaustik, dan pembersihan skala mekanis atau kimia secara berkala pada tabung penukar panas, terutama saat mengolah feed dengan kandungan silika tinggi.
| Teknologi | CAPEX Relatif | OPEX Relatif | Permintaan Energi Utama |
|---|---|---|---|
| RO Sekunder | Rendah – Sedang | Sedang (Membran & Kimia) | Listrik (Pompa tekanan tinggi) |
| Reversal Elektrodialisis (EDR) | Sedang | Sedang (Pemeliharaan tumpukan & Daya) | Listrik (Penggerak tumpukan arus DC) |
| Evaporator Termal MVR | Tinggi | Sedang – Tinggi (Memakan daya besar) | Listrik (Penggerak kompresor uap) |
| Kristalisir Garam Brine | Sangat Tinggi | Tinggi (Termal atau memakan daya besar) | Uap atau Listrik dengan konsumsi kWh tinggi |
Apa yang Harus Dipersiapkan untuk Pilot Sistem dan Analisis Teknis
Membangun sistem optimal untuk pemulihan konsentrat RO membutuhkan data kualitas air dasar yang akurat. Fasilitas harus menghindari pengukuran ukuran rangkaian pengolahan dari sampel air titik tunggal, karena perubahan permukaan air musiman, pergeseran campuran air mentah, dan variasi proses hulu secara drastis mengubah perilaku pengendapan konsentrat.
Sebelum memulai pengujian pilot atau menyelesaikan spesifikasi sistem untuk rutinitas pengolahan air industri peralatan, kumpulkan data situs berikut:
- Analisis Kimia Air 30 Hari Lengkap: Pengujian analitik lengkap untuk TDS, pH, suhu, konduktivitas, silica (reaktif dan koloidal), kekerasan (kalsium, magnesium), alkalinitas, besi, mangan, sulfat, klorida, dan total karbon organik (TOC).
- Profil Aliran Volumetrik: Rata-rata laju aliran harian, lonjakan aliran puncak, dan laju pembuangan minimum operasional yang dinyatakan dalam meter kubik per jam atau galon per menit.
- Infrastruktur Utilitas yang Tersedia: Batasan rinci pada pasokan listrik situs (tegangan/ampere), uap limbah bertekanan rendah yang tersedia, kapasitas boiler, air dingin, dan ketersediaan udara terkompresi.
- Kriteria Kinerja Target: Definisi yang jelas tentang persentase pemulihan air yang dibutuhkan, TDS maksimum yang diizinkan untuk pembuangan, atau mandat Zero Liquid Discharge secara keseluruhan.
- Keterbatasan Fisik Situs: Luas lantai yang tersedia, tinggi langit-langit, kapasitas beban pad, dan jalur akses untuk pengiriman skid serta penempatan crane.
Selama evaluasi vendor, perlakukan ini sebagai pemeriksaan verifikasi bukan pertanyaan opsional:
- Dokumentasi pilot: Tanyakan apakah kereta yang diusulkan telah didemonstrasikan pada kimia konsentrat RO yang serupa. Minta data kinerja pilot termasuk penurunan fluks dan frekuensi pembersihan.
- Batas garansi: Jelaskan kondisi perlakuan kimia pra-perlakuan atau batas TDS yang dikecualikan dari cakupan garansi membran.
- Dasar energi: Minta perkiraan konsumsi utilitas berdasarkan salinitas umpan puncak dan suhu musiman, bukan rata-rata tahunan.
- Pengelolaan padatan: Konfirmasi siapa yang bertanggung jawab atas pembuangan garam campuran akhir dan apakah pemasok dapat menyediakan rencana karakterisasi pembuangan.
Meninjau data proses yang komprehensif memungkinkan spesialis aplikasi di WCT untuk memodelkan kecenderungan pengendapan, melakukan uji coba skala laboratorium, dan mengonfigurasi rangkaian pengolahan hybrid yang paling hemat biaya untuk fasilitas Anda. Hubungi tim rekayasa lingkungan kami untuk mengevaluasi analisis air Anda dan memodelkan sistem pengolahan limbah reject RO Anda.
Pertanyaan yang Sering Diajukan
Bisakah saya mengarahkan limbah reject RO langsung kembali ke sistem RO utama?
Mendaur ulang limbah reject RO secara langsung ke aliran umpan RO utama tanpa pengolahan perantara sangat tidak dianjurkan.
Karena reject water sudah jenuh dengan mineral terkonsentrasi, mencampurkannya ke dalam pakan secara cepat meningkatkan TDS total pakan secara keseluruhan dan mendorong garam yang larut sedikit melewati titik kejenuhannya.
Praktik ini menyebabkan pengendapan skala membran hampir seketika, secara serius mengurangi produksi permeat, dan merusak kualitas permeat.
Pemulihan sekunder memerlukan pelembutan menengah, kondisioning kimia, atau langkah membran tekanan tinggi/EDR khusus sebelum permeat dapat diekstraksi dengan aman.
Bagaimana pengaruh silica terhadap penguapan reject RO?
Konsentrasi silica yang tinggi menimbulkan ancaman operasional utama bagi evaporator termal. Saat air menguap, silica terkonsentrasi melebihi batas kelarutannya (~120-150 mg/L pada pH netral), mengendap sebagai skala silica amorf yang keras pada tabung penukar panas dan permukaan kompresor.
Skala ini secara serius menghambat transfer panas dan memerlukan pembersihan mekanis yang sulit atau pencucian dengan asam hidrofluorik yang berbahaya.
Untuk mencegah pengendapan silica pada peralatan termal, fasilitas yang mengoperasikan itu menetralkan muatan negatif tersebut. Tanpa gaya tolak yang menjaga mereka tetap terpisah, partikel akhirnya mulai bertabrakan dan bergabung menjadi mikro-flok. Netralisasi muatan awal ini adalah langkah penting pertama dalam proses pengolahan air industri yang efektif biasanya menggunakan desilifikasi kimia, menjaga pH tinggi (di atas 10.5) pada evaporator untuk meningkatkan kelarutan silica, atau memasang teknologi kristalisasi dengan slurry bijih untuk mendorong presipitasi terkendali dalam larutan daripada pada permukaan logam.
