Ketika sebuah stasiun pompa gagal semalaman atau lonjakan pH tidak terdeteksi selama berjam-jam, biaya finansial dan lingkungan dapat meningkat dengan cepat.
Pemantauan jarak jauh pengolahan air menutup titik buta yang ditinggalkan oleh pengambilan sampel manual, memberikan operator pabrik visibilitas terus-menerus ke parameter kritis dan kemampuan untuk bertindak sebelum penyimpangan menjadi pelanggaran izin.
Komponen Utama Arsitektur Pemantauan Jarak Jauh
Sistem pemantauan jarak jauh yang kokoh didasarkan pada empat lapisan: akuisisi data, transmisi lokal, integrasi cloud atau SCADA, dan antarmuka pengguna. Setiap lapisan harus sesuai dengan tata letak fisik fasilitas dan resolusi data yang dibutuhkan untuk pengendalian proses.
- Sensor dan probe inline – pH, ORP, konduktivitas, kekeruhan, residu klorin, dan flow meter. Akurasi mereka di bawah kondisi fouling menentukan nilai dari seluruh rantai.
- Data logger dan unit terminal jarak jauh (RTU) – Perangkat yang mengubah sinyal sensor analog menjadi digital dan memberi cap waktu pada pembacaan. Sebuah RTU juga dapat menjalankan logika kontrol lokal saat konektivitas terputus.
- Gerbang dan telemetri – Gerbang IoT seluler atau modem Ethernet mengirim data dari RTU ke cloud atau SCADA pabrik. Pilihan gerbang mempengaruhi frekuensi pengambilan sampel dan daya yang digunakan di lokasi jarak jauh.
- Dasbor cloud dan peringatan melalui ponsel – Antarmuka operator yang mengubah data mentah menjadi alarm yang dapat ditindaklanjuti. Dasbor air berbasis cloud yang dirancang dengan baik menyoroti pelanggaran ambang batas dan drift jangka panjang, bukan hanya nilai saat itu saja.
Parameter utama yang dipantau berdasarkan Jenis Pengolahan
Paket sensor harus sesuai dengan tuntutan regulasi dan proses dari aliran influent atau effluent. Tabel di bawah memetakan parameter penting ke aplikasi pengolahan dan tujuan pemantauan.
| Aplikasi Pengolahan | Parameter Utama | Tujuan Pemantauan Utama |
|---|---|---|
| Air Minum | Residual klorin bebas, kekeruhan, pH, UV254 (organik) | Kepatuhan disinfeksi, deteksi pelampasan filter |
| Air Limbah Kota | Ammonia, nitrat, fosfat, TSS, pH, oksigen terlarut | Batas izin effluent, kinerja penghilangan nutrisi |
| Air RO Industri & Air Pendingin | Konduktivitas, pH, ORP, silica, kekerasan, inhibitor korosi | Pencegahan pengendapan, perlindungan membran, pengendalian korosi |
Pencatatan parameter secara terus-menerus juga memungkinkan otomatisasi pemberian bahan kimia. Ketika sistem mendeteksi tren fosfat yang meningkat, sistem dapat menyesuaikan stroke pompa dosing secara langsung, mengurangi waktu tunda dan limbah bahan kimia.

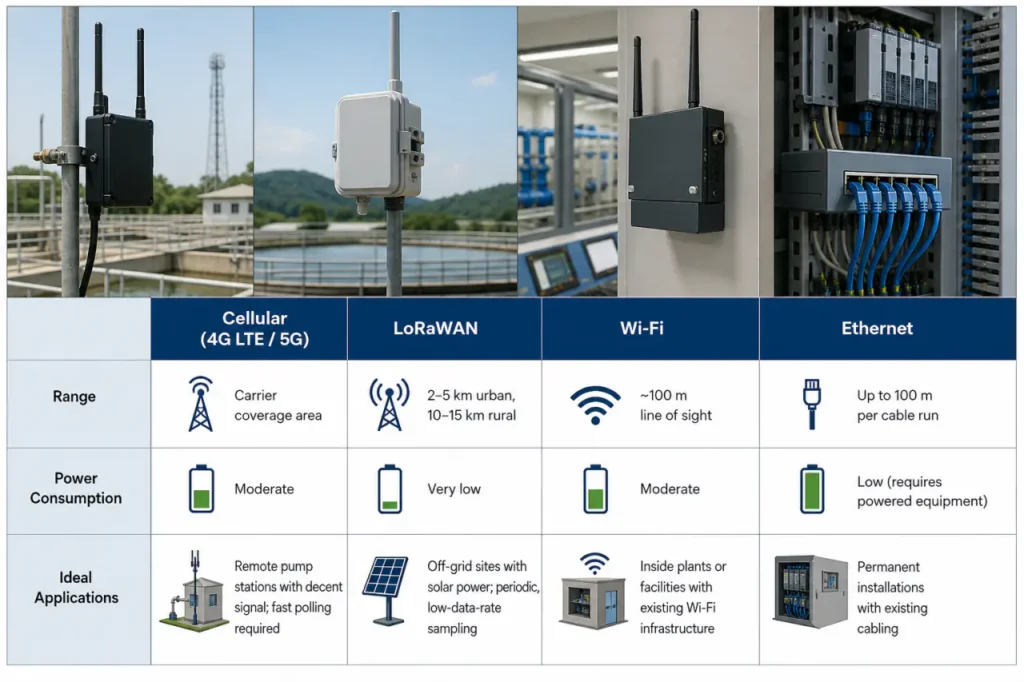

Perbandingan Opsi Konektivitas untuk Lokasi Pabrik Jarak Jauh
Memilih protokol telemetry yang tepat bergantung pada isolasi lokasi, ketersediaan daya, dan frekuensi polling data. Dinding beton, ruang bawah tanah, dan lokasi pedesaan semuanya membatasi pilihan yang memungkinkan.
| Protokol | Jarak | Konsumsi Daya | Kasus Penggunaan Terbaik |
|---|---|---|---|
| Seluler (4G LTE / 5G) | Area cakupan operator | Sedang | Stasiun pompa jarak jauh dengan sinyal yang cukup baik; diperlukan polling cepat |
| LoRaWAN | 2-5 km di perkotaan, 10-15 km di pedesaan | Sangat rendah | Situs di luar jaringan dengan tenaga surya; pengambilan sampel berkala dengan data rendah |
| Wi-Fi | ~100 m garis pandang | Sedang | Di dalam bangunan pengolahan di mana infrastruktur TI yang ada tersedia |
| Ethernet / Kabel langsung | Batas jarak kabel | Rendah (PoE) | Panel SCADA tetap di ruang kontrol; keandalan tertinggi |
Mengatasi Redaman Sinyal di Kotak Jauh
Kesalahan umum adalah memasang gateway seluler di dalam kotak logam tanpa antena eksternal. Untuk menghindari zona mati:
- Uji kekuatan sinyal dengan kotak tertutup dan semua kabel terpasang
- Pertimbangkan antena eksternal jika margin anggaran link di bawah 10 dB
- Lakukan uji lapangan sebelum menentukan lokasi panel akhir
Skenario Aplikasi Spesifik Industri
Pengolahan Limbah Air Limbah Kota & Stasiun Pompa
Di fasilitas milik pemerintah kota, kegagalan paling mahal sering kali adalah trip pompa stasiun angkat yang tidak terdeteksi. A pemantauan stasiun pompa jarak jauh sistem dengan peringatan float tingkat tinggi secara langsung mencegah limpasan dan denda regulasi terkait. Operator juga melacak tren amonia dan nitrat untuk membuktikan kinerja penghilangan nutrisi biologis untuk kepatuhan limbah air limbah kota.
Banyak kota sekarang memerlukan laporan pemantauan limbah cair otomatis. Aliran data yang berkelanjutan mengurangi beban pengambilan sampel manual dan menyediakan jejak audit yang memenuhi persyaratan badan lingkungan negara bagian.
Air Pengolahan dan Proses Produksi
Dalam proses manufaktur, bahkan perjalanan singkat dalam kualitas air dapat menyebabkan penolakan batch, pengendapan skala boiler, atau korosi. Sistem pengolahan air otomatis mengandalkan telemetri waktu nyata untuk menjaga konduktivitas dan pH dalam rentang sempit yang diperlukan oleh proses.
Parameter spesifik tergantung pada peran air dalam proses:
- Air umpan boiler: oksigen terlarut dan kekerasan
- Limbah industri: logam berat, total padatan tersuspensi, dan pH
Melacak nilai-nilai ini selama beberapa minggu mengungkap kapan langkah prapengolahan menyimpang dan membutuhkan pemeliharaan sebelum terjadi pelanggaran.
Air Pendingin Pusat Data
Menara pendingin untuk pusat data menuntut operasi tanpa gangguan. Konduktivitas tinggi atau pergeseran pH dapat mempercepat pengendapan skala pada permukaan penukar panas, mengurangi efisiensi pendinginan dan meningkatkan biaya energi.
Pemantauan jarak jauh secara terus-menerus menyediakan data untuk mencegah kehilangan kinerja:
- Melacak konduktivitas, tingkat inhibitor, dan aliran air makeup
- Memungkinkan penyesuaian pusat dari tingkat bleed dan dosis biocide
- Mencegah bahkan penurunan kecil dalam pembuangan panas yang dapat menyebabkan throttling server
Ini mengubah sistem pemantauan menjadi kontributor langsung terhadap jaminan waktu aktif.
Manfaat Operasional dan Kepatuhan Regulasi
Berpindah dari sampel grab periodik ke pemantauan jarak jauh secara terus-menerus memberikan penghematan operasional langsung.
Respons Insiden Lebih Cepat dan Penghematan Bahan Kimia
Data waktu nyata memungkinkan Anda merespons penyimpangan parameter secara instan:
- Penyesuaian presisi pompa dosis mengurangi kelebihan bahan kimia sebesar 10-20% dalam aplikasi kota dan industri yang umum.
- Operator menghabiskan lebih sedikit waktu untuk pemeriksaan di lokasi, membebaskan mereka untuk pemeliharaan prediktif.
Peringatan langsung untuk lonjakan pH atau penurunan residu klorin mencegah penyimpangan menjadi kejadian yang harus dilaporkan.
Jejak Audit Kepatuhan
Pencatatan data yang tidak dapat diubah membangun catatan kepatuhan yang dapat dipertahankan. Selama audit EPA atau lokal, sistem dapat menghasilkan riwayat bertanda waktu yang menunjukkan kepatuhan izin tanpa bergantung pada catatan tulisan tangan. Ini saja sering membenarkan investasi dalam sistem pengolahan air limbah terintegrasi pemantauan.
Daftar Periksa Implementasi Sistem
Penerapan berjalan lebih lancar ketika Anda memvalidasi beberapa item penting sebelum pemasangan perangkat keras. Walk-through pra-pemasangan ini mengurangi kesalahan awal dan pekerjaan ulang.
- Konfirmasi parameter yang diperlukan dan batas regulasi untuk setiap titik pembuangan atau proses.
- Ukur kekuatan sinyal seluler di lokasi panel yang dimaksud dengan penutup tertutup dan semua kabel terpasang.
- Pilih badan sensor dan bahan yang terkena cairan yang tahan terhadap fouling, suhu, dan serangan kimia yang diharapkan.
- Tentukan apakah situs membutuhkan tampilan dan kontrol lokal atau RTU tanpa kepala dengan antarmuka cloud saja.
- Konfigurasikan ambang alarm dan logika eskalasi sebelum menghidupkan daya, termasuk daftar kontak di luar jam kerja.
- Rencanakan inspeksi visual bulanan terhadap sensor untuk fouling dan pemeriksaan kalibrasi triwulanan, bahkan dengan diagnostik jarak jauh.
Ketika Panel Siap Pakai Tidak Cukup
Panel pemantauan standar sering gagal mengatasi tantangan spesifik lokasi seperti konektivitas yang sulit, kimia air yang agresif, atau protokol SCADA yang sudah ada. Sistem yang dikonfigurasi khusus, dirancang setelah tinjauan tata letak pabrik dan penggerak kepatuhan Anda, memastikan setiap parameter yang penting diambil dengan benar.
Jika Anda membutuhkan penawaran untuk panel pemantauan, bantuan dalam memilih sensor kekeruhan, atau demo tentang bagaimana dashboard cloud akan menampilkan data pabrik Anda, hubungi tim rekayasa. Konfigurasi dengan daftar bahan dan rencana konektivitas dapat disiapkan dalam beberapa hari.
Pertanyaan yang Sering Diajukan
Bisakah sistem pemantauan jarak jauh terintegrasi dengan jaringan SCADA yang ada?
Ya. Sebagian besar RTU dan gateway berbicara dengan protokol industri standar seperti Modbus TCP, MQTT, atau OPC-UA. Ini memungkinkan data pemantauan jarak jauh mengalir ke layar SCADA pabrik saat ini tanpa perlu mengganti sistem kontrol yang sudah ada.
Bagaimana sensor kualitas air jarak jauh diberdayakan di lokasi yang tidak terhubung jaringan?
Loop sensor berdaya rendah yang dipasangkan dengan panel surya kecil dan cadangan baterai adalah solusi yang paling umum. Radio LoRaWAN atau LTE-M seluler dapat berjalan selama bertahun-tahun dengan baterai yang sederhana, sehingga kunjungan ke lokasi setiap bulan tidak diperlukan hanya untuk daya.
Seberapa sering sensor inline memerlukan kalibrasi?
Frekuensi kalibrasi sepenuhnya tergantung pada matriks sampel. Aplikasi air bersih sering kali dapat melakukan kalibrasi setiap tiga bulan. Limbah cair dengan padatan tinggi atau lemak mungkin memerlukan pembersihan dan verifikasi bulanan. Bahkan dengan diagnostik jarak jauh, pemeriksaan fisik berkala tetap penting untuk menjaga integritas data.
