Memilih yang tepat filter press pengering untuk pabrik industri jarang hanya tentang satu angka. Ini adalah keseimbangan antara resistensi spesifik bubur, kekeringan kue target, dan tingkat otomatisasi yang dapat didukung oleh lokasi. Ketidakcocokan antara desain pelat dan karakteristik bubur dapat menyebabkan penyumbatan kain, waktu siklus yang diperpanjang, dan beban berlebih mekanis.
Panduan ini membahas pertukaran rekayasa yang harus dievaluasi oleh insinyur proses dan tim pengadaan sebelum menentukan sistem. Kami berfokus pada mekanisme pemisahan fisik, kesenjangan teknis antara ruang tersembunyi dan pelat membran, ukuran spesifik bubur, dan fitur otomatisasi yang mengurangi total biaya kepemilikan.
Mekanika Pemisahan Padat-Cair dalam Filter Press Pengering
Filter press pengering beroperasi dengan memompa bubur di bawah tekanan tinggi ke dalam serangkaian pelat tersembunyi yang dilapisi dengan kain filter. Padatan menumpuk di dalam ruang sementara filtrat keluar melalui port drainase. Seluruh siklus bergantung pada interaksi antara pompa umpan, gaya penutupan hidrolik, dan media filter.
Fase 1: Umpan Bubur dan Pengisian Ruang Bertekanan Tinggi
Siklus dimulai dengan volume rendah, tekanan tinggi pompa umpan bubur mendorong bubur yang dikondisikan ke dalam paket pelat yang disegel. Sistem penutupan hidrolik mempertahankan gaya penjepitan konstan, mencegah kebocoran bahkan ketika tekanan internal meningkat. Faktor penting tetapi sering terabaikan adalah kurva peningkatan tekanan pompa: lonjakan tekanan yang tajam dapat memaksa partikel halus ke dalam serat kain, menyebabkan penyumbatan yang tidak dapat dipulihkan. Peningkatan bertahap memungkinkan kue untuk membangun lapisan yang permeabel terlebih dahulu.
Fase 2: Konsolidasi Kue dan Filtrasi
Setelah ruang terisi, pompa terus memberi umpan terhadap peningkatan resistensi. Cairan didorong melalui kain filter, meninggalkan kue yang dipadatkan. Laju filtrasi mengikuti hukum Darcy—menurun seiring dengan semakin tebalnya kue. Tekanan terminal sering mencapai 7–15 bar untuk press ruang tersembunyi. Tujuannya adalah untuk mengakhiri fase ini ketika aliran filtrat turun tajam, menunjukkan bahwa kue telah mencapai kepadatan praktis sebelum langkah pengeringan akhir.
Fase 3: Pencucian Kue dan Peniupan Udara (Opsional)
Untuk proses yang membutuhkan padatan dengan kemurnian tinggi atau pemulihan air maksimum, siklus pencucian perantara dapat menghilangkan sisa cairan induk. Setelah pencucian, tiupan udara bertekanan rendah dapat membersihkan sisa air bebas dari kue dan saluran inti. Langkah ini meningkatkan kekeringan tetapi menambah waktu siklus. Ini paling berharga dalam aplikasi kimia dan food-grade di mana kemurnian produk atau tingkat pemulihan air penting.
Fase 4: Pemisahan Pelat Inti dan Pengeluaran Kue
Setelah pelepasan tekanan, silinder hidrolik mundur dan pelat terpisah. Sebuah penggeser pelat otomatis menggerakkan setiap pelat secara berurutan, memungkinkan gravitasi atau pengikis untuk mengeluarkan kue kering. Kecepatan penggeseran pelat harus sesuai dengan perilaku pelepasan kue; kue yang lengket membutuhkan gerakan yang lebih lambat dan terkontrol untuk menghindari kerusakan kain. Sistem pengeluaran yang terintegrasi dengan baik dapat mengurangi total waktu siklus sebesar 15–20%.

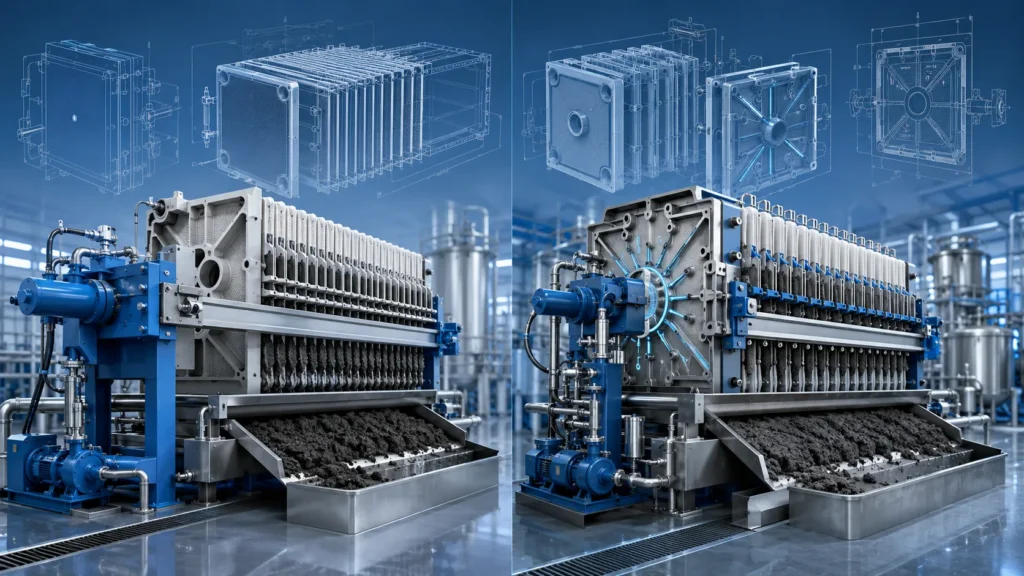

Perbandingan Desain Ruang Bawah dan Piring Membran: Perbandingan Teknis
Piring ruang bawah yang tertanam tetap menjadi standar industri untuk lumpur sederhana di mana tekanan umpan saja mencapai kekeringan cake yang dapat diterima. Piring membran menambahkan fase pengepresan fisik, membuatnya lebih adaptif untuk lumpur yang menolak filtrasi sederhana—terutama lumpur biologis dan tailing halus. Pilihan ini mempengaruhi biaya modal, pemeliharaan, dan persentase kekeringan cake yang dapat dicapai.
Piring Ruang Bawah Tertanam: Ukuran Standar Tahan Lama Tinggi
A press filter ruang kedap mengandalkan sepenuhnya pada pompa umpan untuk memaksa cairan keluar. Piring biasanya lebih tebal dan mekanis kokoh, membuatnya ideal untuk lumpur mineral abrasif di mana balon membran bisa ditembus. Cake terbentuk secara merata di dalam setiap ruang, dan kekeringan tergantung sepenuhnya pada tekanan pompa dan filtrabilitas lumpur. Untuk konsentrat mineral dan air cuci agregat, piring ruang bawah sering memberikan biaya kepemilikan total yang lebih rendah selama satu dekade operasi.
Piring Pengepres Membran: Volume Variabel dan Kekeringan Maksimal
Piring membran menggabungkan balon fleksibel di dalam permukaan piring. Setelah filtrasi awal, balon diinflasi dengan udara atau air pada tekanan 15–20 bar, secara fisik menekan cake dari kedua sisi. Langkah ini dapat memotong waktu filtrasi terminal sebesar 30–50% dan meningkatkan kandungan padatan cake sebesar 10–15 poin persentase dibandingkan hasil hanya dengan ruang bawah. Sistem membran juga mengakomodasi volume umpan yang bervariasi: balon menyesuaikan volume ruang, sehingga siklus parsial tetap menghasilkan cake yang kering. Perdagangan ini adalah peningkatan kompleksitas dan kebutuhan untuk memantau integritas balon selama ribuan siklus.
| Parameter Desain | Piring Ruang Bawah Tertanam | Piring Pengepres Membran |
|---|---|---|
| Kekuatan Dewatering Utama | Tekanan pompa umpan (biasanya 7–15 bar) | Pengepresan mekanis (tekanan udara atau air hingga 15–20 bar) |
| Kekeringan Cake Tipikal % | 50% – 70% (tergantung lumpur) | 65% – 85% (tergantung lumpur) |
| Waktu Siklus | Lebih lama (bergantung sepenuhnya pada kurva umpan pompa) | Lebih pendek (langkah pengepresan memotong waktu filtrasi terminal) |
| Fleksibilitas Operasional | Rendah (memerlukan ruang penuh untuk membentuk kue kering) | Tinggi (dapat menangani volume umpan slurry yang bervariasi) |
| Biaya Modal (CAPEX) | Biaya dasar yang lebih rendah | Biaya pelat/sistem awal yang lebih tinggi |
| Profil Pemeliharaan | Perawatan rendah; ketahanan mekanis tinggi | Perawatan lebih tinggi; keausan kantung membran dari waktu ke waktu |
| Aplikasi Ideal | Konsentrat mineral, agregat, tailing sederhana | Limbah lumpur kota yang halus, slurry biologis, pencucian kue kimia |
Catatan: Persentase kekeringan kue dan waktu siklus bergantung pada slurry. Konfirmasi rekayasa melalui pengujian pilot disarankan sebelum spesifikasi akhir.
Matriks Pemilihan Slurry Industri: Konfigurasi Teknik
Memilih konfigurasi press filter pengering memerlukan pencocokan karakteristik kimia dan fisik slurry target—seperti distribusi ukuran partikel, pH, dan suhu—dengan volume pelat yang tepat, tekanan umpan, dan permeabilitas kain. Mengabaikan satu variabel dapat menyebabkan waktu siklus yang berkepanjangan atau kualitas filtrat yang tidak dapat diterima.
Pengolahan Tailings Tambang dan Mineral
Slurry tambang—sering didominasi oleh tanah liat, lanau, dan batu yang digiling halus—memerlukan operasi tekanan tinggi dan bahan pelat yang kokoh. Pelat ruang kedalaman dalam yang tahan lama adalah standar, dengan kedalaman ruang 15–25 mm untuk menangani beban padat tinggi. Tekanan umpan sering melebihi 15 bar untuk mencapai kekerasan kue di atas 75%. Bahan pelat harus tahan terhadap keausan abrasif; polipropilena dengan isi kalsium karbonat tinggi menawarkan keseimbangan yang baik antara ketahanan kimia dan kekuatan mekanis. solusi dewatering lumpur WCT untuk pertambangan sering mengintegrasikan penggeser pelat otomatis dan baki tetes untuk mengelola operasi throughput tinggi 24/7.
Limbah Lumpur Limbah Air Limbah Kota dan Industri
Limbah lumpur kota, terutama setelah digestasi anaerob, membentuk kue lengket dan dapat dikompresi yang menolak tekanan pompa sederhana. Pelat tekan membran adalah konfigurasi yang disukai karena kompresi mekanis mengatasi resistansi tinggi dari kue. Kedalaman ruang sering diperpanjang hingga 30–40 mm untuk menangani volume umpan dengan konsentrasi rendah yang lebih besar. Kondisioning kimia dengan polimer atau kapur adalah standar, dan press filter harus terhubung dengan sistem dosing kimia. Kekeringan kue target untuk lumpur kota biasanya 28–38%, cukup untuk pembuangan di tempat pembuangan akhir atau pembakaran.
Aplikasi Kimia, Kelas Makanan, dan Kemurnian Tinggi
Lumpur kimia dan pigmen sering membutuhkan pencucian kue dan ketahanan pH yang tepat. Material pelat beralih dari polipropilena standar ke PVDF (fluorida poliviniliden) ketika pelarut atau asam agresif hadir. Pelat membran yang dipadukan dengan manifold pencucian terintegrasi memungkinkan pencucian kue secara menyeluruh untuk menghilangkan kotoran larut. Untuk aplikasi kelas makanan, paket pelat dan manifold harus memenuhi standar bahan yang sesuai dengan FDA. Waktu siklus di sini lebih lama karena urutan pencucian, tetapi nilai tambahnya berasal dari pemulihan produk dan biaya pembuangan limbah yang lebih rendah.
| Jenis Lumpur Industri | Konfigurasi Pelat yang Direkomendasikan | Faktor Ukuran (Liter/m² area) | Waktu Siklus Tipikal | Kekeringan Kue Target |
|---|---|---|---|---|
| Tailings Pertambangan / Tanah Liat | Kamar Tersembunyi (Tekanan Tinggi) | Kedalaman kamar 15 – 25 mm | 30 – 60 menit | 70% – 82% padatan |
| Lumpur Kota (Anaerobik) | Perasan Membran | Kedalaman kamar 30 – 40 mm | 45 – 90 menit | 28% – 38% padatan |
| Lumpur Kimia / Pigmen | Membran (dengan pencucian kue) | Kedalaman ruang 25 – 35 mm | 60 – 120 menit | Padatan 45% – 65% |
| Air Cuci Agregat | Ruang Tersembunyi | Kedalaman ruang 30 – 50 mm | 20 – 45 menit | 75% – 85% padatan |
Catatan: Faktor pengukuran dan waktu siklus adalah tolok ukur berdasarkan karakteristik lumpur yang tipikal. Kinerja aktual tergantung pada distribusi ukuran partikel tertentu, kondisioning kimia, dan tekanan operasional. Pengujian daun filter laboratorium harus mengonfirmasi pengukuran untuk setiap lumpur baru.
Spesifikasi Ukuran Kritikal & Teknik yang Perlu Dipertimbangkan
Saat menentukan sistem, parameter teknik utama adalah total hasil padatan kering per jam, volume cairan yang akan diproses, dan resistansi spesifik dari lumpur. Mengestimasi area filtrasi secara kurang akan menyebabkan throughput yang tidak cukup; terlalu besar akan membuang modal dan ruang pabrik.
Perhitungan Total Area Filtrasi dan Volume Kue
Area filtrasi adalah variabel utama dalam pengukuran ukuran. Pendekatan standar adalah melakukan pengujian daun filter skala laboratorium untuk menentukan laju pembentukan kue (kg padatan kering per m² per jam). Kalikan laju tersebut dengan jam operasional yang tersedia per hari untuk mendapatkan total area filtrasi minimum. Volume kue per siklus kemudian menentukan konfigurasi paket pelat: jumlah pelat, kedalaman reses, dan dimensi rangka secara keseluruhan. Kami biasanya merekomendasikan paket pelat yang memungkinkan ruang kepala kapasitas 10–20% untuk kondisi umpan yang fluktuatif.
Tekanan Operasi dan Gaya Penutupan Hidrolik
Rating tekanan maksimum pompa umpan dan gaya penutupan silinder hidrolik harus cocok. Jika gaya penutupan tidak mampu menahan tekanan internal, pelat akan bocor atau terpisah. Gaya hidrolik dihitung dengan mengalikan area filter dengan tekanan umpan maksimum yang dimaksudkan, kemudian menerapkan faktor keamanan (biasanya 1,5–2,0). Untuk siklus tekanan membran tinggi, gaya penutupan juga harus memperhitungkan tambahan 15–20 bar yang diberikan oleh bladder.
Pemilihan Kain Filter: Tenunan Monofilament vs. Multifilament
Pemilihan kain secara langsung mempengaruhi pelepasan kue, kejernihan filtrat, dan kemudahan pembersihan. Tenunan monofilament menawarkan permukaan yang halus dan pelepasan kue yang mudah, cocok untuk lumpur kota dan biologis yang lengket. Tenunan multifilament memberikan filtrasi yang lebih halus dan penangkapan padatan yang lebih tinggi, tetapi mereka menahan partikel dan memerlukan pencucian tekanan tinggi yang lebih sering. Kesesuaian kimia—terutama ketahanan terhadap hidrolisis, asam, dan agen pengoksidasi—juga harus diverifikasi. Kain yang salah dapat menggandakan waktu pembersihan dan mengurangi throughput pabrik secara keseluruhan.
Tata letak fisik pabrik juga menentukan konfigurasi pelepasan kue. Filter press yang ditinggikan di mezzanine dapat membuang kue langsung ke truk dump atau konveyor, menghilangkan penanganan di tengah. Integrasi ini harus direncanakan sejak awal dalam proses pengolahan air limbah fase desain.
Automasi & Optimisasi Proses dalam Sistem Modern
Automasi mengubah filter press pengering dari sistem batch yang memerlukan banyak tenaga kerja menjadi proses industri semi-berkelanjutan yang sangat efisien dan membutuhkan intervensi operator minimal. Peningkatan yang paling berdampak adalah pada penanganan pelat, pemeliharaan kain, dan kontrol umpan yang cerdas.
Penggeser Pelat Otomatis dan Nampan Tetes
Penggeser pelat otomatis menggunakan kereta bermotor untuk memindahkan setiap pelat secara individual, mengurangi waktu siklus dan menghilangkan risiko keselamatan dari pemisahan pelat manual. Nampan tetes yang memperpanjang saat membuka pelat menangkap filtrat sisa dan mencegah masalah kebersihan. Dalam sistem throughput tinggi filter press untuk pengeringan lumpur, kedua fitur ini dapat mengurangi waktu putar batch total sebesar 10–15 menit per siklus.
Sistem Pencucian Kain Otomatis Bertekanan Tinggi
Pengabungan kain meningkatkan waktu siklus dan mengurangi produksi. Sistem pencucian kain otomatis, yang terintegrasi ke dalam paket pelat, menggunakan jet air bertekanan tinggi (hingga 100 bar) untuk membersihkan partikel tertanam dari pori-pori kain sesuai jadwal yang ditetapkan. Sistem dapat dikonfigurasi untuk mencuci setiap 50–100 siklus tanpa tenaga manual, menjaga efisiensi filtrasi tetap stabil selama umur kain.
Kontrol Pintar: Integrasi SCADA dan Monitoring Pemberian Lumpur
Filter press modern dijalankan dengan pengendali PLC yang menyesuaikan kecepatan pompa umpan secara real-time berdasarkan umpan balik dari transduser tekanan dan pembacaan flow meter filtrat. Ini mencegah operasi kering dan mengoptimalkan laju kenaikan tekanan. Integrasi dengan sistem SCADA seluruh pabrik memungkinkan operator melacak kinerja siklus, menjadwalkan pemeliharaan, dan menerima peringatan tentang keausan kain atau integritas membran. Data yang dihasilkan juga mendukung perencanaan kapasitas jangka panjang dan peralatan air limbah industri manajemen siklus hidup.
Hubungi Tim Teknik Kami untuk Analisis Lumpur Kustom dan Penawaran Sistem
Setiap spesifikasi filter press dewatering harus dimulai dengan karakterisasi lumpur yang menyeluruh. Sebelum meminta penawaran, kami menyarankan mengumpulkan data berikut: tingkat produksi padatan kering yang dibutuhkan (ton per jam atau per hari), konsentrasi padatan lumpur masuk (berat %), bahan tambahan kimia yang saat ini digunakan atau direncanakan, dan batas kelembaban cake target untuk penanganan atau pembuangan downstream. Selain itu, catat bahan korosif, abrasif, atau suhu ekstrem yang dapat mempengaruhi pemilihan bahan pelat dan kain.
Insinyur proses kami dapat menggunakan informasi ini untuk menjalankan uji daun filter dan merekomendasikan paket pelat yang tepat, ukuran pompa, dan tingkat otomatisasi. Kami juga menawarkan unit sewa pilot untuk konfirmasi di lokasi. Apa yang harus diverifikasi: Minta proyeksi waktu siklus yang rinci dan jaminan mekanis terhadap umur pelat sebelum pengadaan akhir. Hubungi tim kami hari ini untuk memulai pengolahan lumpur limbah air tinjauan rekayasa.
Pertanyaan yang Sering Diajukan
Apa perbedaan utama antara belt press dan filter press dewatering?
Belt press mengandalkan drainase gravitasi dan rol bertekanan rendah, biasanya mencapai konsentrasi padatan cake 10–20% lebih rendah daripada filter press dewatering. Filter press beroperasi pada tekanan 7–20 bar, menghasilkan cake yang jauh lebih kering dan filtrat yang lebih bersih, tetapi mereka memerlukan siklus batch daripada proses belt kontinu.
Seberapa sering kain filter perlu dibersihkan atau diganti?
Frekuensi pembersihan kain tergantung pada karakteristik lumpur. Sebagian besar operasi menjalankan pencucian otomatis bertekanan tinggi setiap 50–100 siklus. Umur kain berkisar antara 1.000 hingga 5.000 siklus, dengan agresivitas kimia dan abrasi mekanis sebagai mode kegagalan utama. Inspeksi visual untuk lubang jarum atau penipisan disarankan setiap 500 siklus.
Bisakah filter press dewatering beroperasi secara kontinu?
Tidak ada filter press yang benar-benar kontinu karena prosesnya secara inheren berbasis batch. Namun, dengan menggabungkan pergeseran pelat otomatis, hidrolik pembuka cepat, dan konfigurasi press paralel, pabrik dapat merancang operasi semi-kontinu yang sesuai dengan aliran umpan kontinu tanpa tangki buffer besar.
Mengapa cake filter saya menempel pada kain saat pelepasan?
Menempel cake biasanya disebabkan oleh ketidaksesuaian antara permukaan kain dan lumpur, waktu dewatering yang tidak cukup meninggalkan cake terlalu basah, atau kondisioning kimia yang salah. Beralih ke kain monofilament, memperpanjang fase tiupan udara, atau menyesuaikan dosis polimer sering kali menyelesaikan masalah ini.
