Klarifier dan separator jarang masuk ke dalam pabrik sebagai keputusan tunggal. Mereka muncul dalam pertanyaan yang lebih besar: bagaimana kita memodernisasi rangkaian pengolahan agar tetap memenuhi batas pembuangan, menangani aliran limbah yang berubah, dan menghindari retrofit yang berlebihan dalam hal jejak atau beban pemeliharaan.
Panduan ini menjelaskan batasan peralatan yang sering menyulitkan tim fasilitas dan menyediakan logika pemilihan untuk mengarahkan langkah pemisahan fisik yang tepat ke dalam sistem Anda.
Perbedaan Inti Mekanis dalam Pemisahan Industri
Langkah paling praktis adalah batas fase. Klarifier dan separator menangani berbagai fisika pemisahan, dan mengganti peralatan karena penawaran yang lebih murah biasanya menyebabkan deviasi izin atau masalah pemeliharaan dalam kuartal pertama.
A klarifier dirancang untuk mengendapkan padatan tersuspensi dari fase cair. Sebuah separator memisahkan dua fase cair—yang paling umum minyak dan air—dan sering kali menghilangkan padatan ringan sebagai manfaat sekunder.
Mengacaukan penugasan tersebut, dan Anda mungkin mengirimkan padatan ke dalam paket koalesensi atau memaksa pengendap gravitasi untuk menangani emulsi yang tidak bisa disentuhnya.
| Jenis Sistem | Fungsi Utama | Fase yang Diproses | Mekanisme Penggerak | Hasil Pembuangan yang Umum |
|---|---|---|---|---|
| Klarifier | Penghilangan padatan tersuspensi | Padat-cair | Pengendapan gravitasi (zona hukum stokes) | Selimut lumpur yang mengendap plus limpasan yang jernih |
| Pemisah | Pembagian cair-cair | Cair-cair (dengan kemungkinan adanya padatan ringan) | Perbedaan berat jenis, sering dibantu oleh media koalesensi atau gaya sentrifugal | Fase minyak/organik yang dipisahkan, fase air yang dipisahkan, kadang-kadang lumpur |

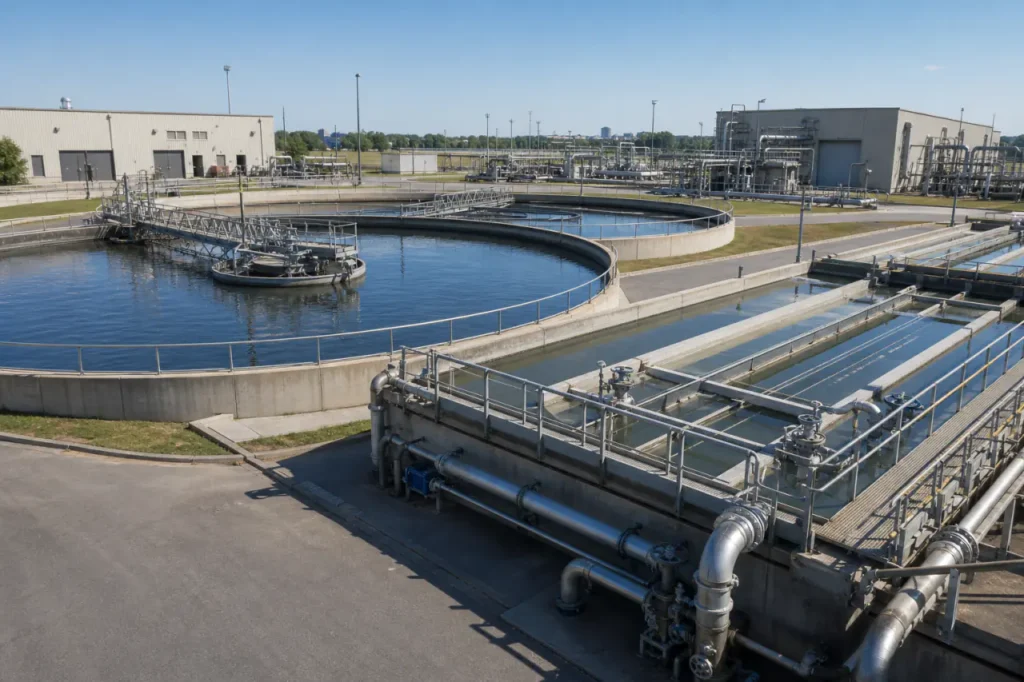

Sistem Clarifier: Pengendapan Gravitasi untuk Padatan Tersuspensi
Clarifier mengurangi total padatan tersuspensi dengan menciptakan zona hidraulik dengan kecepatan rendah di mana partikel berat dapat jatuh ke zona pengumpulan lumpur. Ini adalah langkah utama yang menjaga TSS agar tidak membebani filtrasi hilir atau pengolahan biologis.
Keputusan lokasi yang sebenarnya jarang tentang apakah akan melakukan klarifikasi, tetapi tahap mana yang dilayani oleh clarifier dan berapa banyak ruang yang dapat diberikan. Dua pilihan konfigurasi menentukan tata letak peralatan dan jejaknya.
Klarifikasi Primer vs. Sekunder
Dalam instalasi pengolahan kota atau industri, clarifier bulat biasanya melayani dua peran berbeda karena padatan mengendap secara berbeda di setiap titik.
Klarifikasi primer menghilangkan padatan yang dapat mengendap mentah sebelum pengolahan biologis, sementara klarifikasi sekunder menangkap flok biologis yang lebih ringan yang mengikuti.
Persyaratan desain untuk setiap tahap berbeda dalam cara yang mempengaruhi ukuran peralatan dan kualitas limbah cair.
- Lumpur primer: Padat, berpasir, dan cukup dapat diprediksi. Waktu retensi hidraulik lebih singkat, dan clarifier dapat menangani tingkat beban permukaan yang lebih tinggi.
- Lumpur sekunder: Flok biologis ringan yang cenderung menyebabkan pembengkakan. Membutuhkan HRT yang lebih lama dan desain hidraulik yang hati-hati untuk menghindari carryover padatan yang akan melanggar izin pembuangan.
Konfigurasi Pelat Miring (Lamella)
Clarifier pelat miring (settler lamella) memperbanyak area pengendapan efektif dengan menumpuk pelat pada sudut, mengurangi jejak ke footprint yang lebih kecil dari basin melingkar. Mereka merupakan kandidat kuat ketika ruang terbatas atau rencana ekspansi modular.
Kinerja lamella sangat bergantung pada karakteristik padatan influent. Beberapa faktor mempengaruhi keputusan untuk memilih atau menghindari pelat miring:
- Penghematan jejak: Unit lamella biasanya membutuhkan 2-4 kali lebih sedikit luas permukaan dibandingkan clarifier melingkar yang setara, sehingga dapat menghindari biaya konstruksi sipil.
- Sensitivitas terhadap lonjakan padatan: Lonjakan TSS secara tiba-tiba dapat membuat tumpukan pelat tertutup jika distribusi inlet tidak dirancang untuk menangani variasi tersebut. Penyetaraan atau penyaringan kasar di hulu mengurangi risiko ini.
- Kesesuaian beban yang konsisten: Settler lamella bekerja paling baik untuk aliran dengan karakteristik padatan yang stabil. Pabrik dengan pembuangan batch atau konsentrasi yang sangat bervariasi membutuhkan penyangga hidraulik yang hati-hati.
- Instalasi modular: Beberapa unit dapat ditambahkan secara paralel untuk ekspansi kapasitas tanpa penghentian, menjaga pabrik tetap online selama pertumbuhan.
Sistem Separator: Membagi Fase Cair dan Emulsi
Separator cair-cair mengandalkan perbedaan densitas. Fase yang lebih ringan—biasanya minyak, bahan bakar, atau pelarut kimia—menaik sementara fase air yang lebih berat tenggelam.
Tugas peralatan adalah menciptakan zona pemisahan yang tenang, mengumpulkan setiap fase, dan mencegah pencampuran ulang.
Sistem separator minyak-air adalah contoh industri yang paling umum, tetapi fisika yang sama berlaku untuk banyak aliran kimia dua fase.
Ketika perbedaan densitas kecil atau tetesan minyak sangat kecil, pemisahan pasif saja terlalu lambat. Di sinilah dua mekanisme berikut berperan.
Separator minyak-air koalescing
Media koalescing memaksa tetesan minyak halus untuk bergabung menjadi massa yang lebih besar dan mengapung yang naik dengan cepat. Tumpukan pelat bergelombang atau oleofilik memberikan permukaan bagi minyak untuk menempel, memotong jarak kenaikan yang diperlukan dan meningkatkan efisiensi pemisahan pada aliran yang lebih tinggi.
Pendekatan ini cocok untuk minyak bebas yang tidak teremulsi, tetapi beberapa faktor menentukan apakah media akan berfungsi secara andal dari waktu ke waktu:
- Jenis minyak: Bekerja paling baik dengan minyak bebas yang terbelah menjadi tetesan halus tetapi tidak membentuk emulsi yang distabilkan secara kimiawi. Detergen atau surfaktan dapat menghalangi koalesensi dengan mencegah penggabungan tetesan.
- Pengelolaan padatan: Kotoran dan padatan berat harus diendapkan sebelum paket koalesensi; jika tidak, mereka akan mengisi media dan mengurangi kinerja. Zona pengumpulan lumpur sangat penting.
- Akses pemeliharaan: Media memerlukan pembersihan atau penggantian secara berkala, terutama pada aliran dengan padatan tinggi. Desain harus memungkinkan ekstraksi pelat dengan mudah tanpa harus menguras seluruh wadah.
Separator Sentrifugal dan Dekanter
Ketika gravitasi atau koalesensi tidak dapat memenuhi spesifikasi limbah cair, kekuatan pemisahan aktif sentrisental menjadi pilihan yang tepat. Hydrocyclone dan sentrifugal disc-stack memutar aliran dengan kecepatan tinggi, memperkuat perbedaan densitas. Ini secara dramatis mengurangi waktu retensi dan dapat menangani lapisan emulsi yang tidak dapat dihancurkan oleh unit pasif.
Sistem sentrifugal membawa kondisi operasi unik yang perlu dipertimbangkan terhadap kinerja pemisahan:
- Keunggulan kinerja: Dapat memisahkan cairan dengan perbedaan berat jenis hingga 0,01, dan menangani emulsi stabil yang akan lolos melalui paket koalesensi standar.
- Energi dan pemeliharaan: Konsumsi daya yang lebih tinggi dan pemeliharaan bagian yang berputar lebih sering berarti biaya siklus hidup lebih tinggi dibandingkan sistem gravitasi.
- Realitas jejak: Cocok ketika ruang sangat terbatas dan batas pembuangan secara hukum ketat, tetapi berat skid dan getaran harus diintegrasikan ke dalam desain bangunan.
Matriks Pemilihan Aplikasi untuk Aliran Limbah Pabrik
Jenis peralatan hanya akan berkinerja sebaik aliran limbah yang cocok dengannya.
Matrix di bawah ini adalah pintasan pemilihan cepat yang kami gunakan ketika fasilitas pertama kali mengirim data aliran limbah dan karakterisasi limbah.
Ini mengelompokkan aliran industri tipikal terhadap jenis sistem yang menghasilkan pembuangan yang andal.
| Jenis Aliran Limbah | Sistem yang Direkomendasikan | Teknologi Kunci | Tujuan Proses |
|---|---|---|---|
| Limbah partikel berat (pertambangan, agregat, pemotongan beton) | Clarifier (melingkar atau lamela) | Pengendapan gravitasi / pelat miring | Menghilangkan padatan yang dapat mengendap sebelum dibuang atau digunakan kembali |
| Air cucian berminyak yang tidak teremulsi (garasi kendaraan, pencucian suku cadang) | Pemisah minyak-air dengan koalescing | Media koalescing, pemisahan gravitasi | Memisahkan minyak bebas dan padatan ringan untuk memenuhi batas pembuangan ke saluran pembuangan atau penggunaan kembali |
| Lumpur biologis (IPAL kota, lumpur aktif pengolahan makanan) | Clarifier sekunder | Pengendapan gravitasi dengan scraper | Menangkap flok biologis, mengembalikan lumpur aktif, menjernihkan efluen |
| Limbah industri fase campuran (interceptor kilang, limbah air pabrik kimia) | Rangkaian clarifier-pemisah gabungan atau unit sentrifugal | Pelat miring + koalescing, atau hidroklon | Menghilangkan padatan yang dapat mengendap lalu membagi fase cair untuk kepatuhan atau pemulihan produk |
Integrasi Sistem Dalam Rangkaian Pengolahan
Baik clarifier maupun separator bukanlah instalasi pengolahan mandiri. Urutan penggunaannya penting, dan kesalahan paling mahal adalah menempatkan separator di tempat beban padatan akan menenggelamkan paket koalescing dalam beberapa minggu.
Pola integrasi ini muncul di sebagian besar pengolahan limbah industri proyek yang kami lalui:
- Perlindungan pra-perawatan: Separator minyak-air yang ditempatkan di depan clarifier primer mencegah minyak bebas mengotori mekanisme scraper dan mengganggu proses pengendapan. Ini sangat penting ketika pabrik juga memasok ke bioreaktor membran hilir; minyak akan cepat menutupi membran.
- Polishing pasca-perawatan: Clarifier sekunder atau settler pelat miring setelah tahap flokulasi menangkap padatan yang terikat secara kimiawi. Ini adalah pengaturan standar untuk memenuhi batas padatan tersuspensi sebelum filtrasi akhir atau pembuangan langsung limbah cair.
- Perluasan kapasitas modular: Settler lamella modular dan separator minyak-air kemasan dapat ditambahkan secara paralel saat produksi meningkat. Ini menghindari proyek konstruksi sipil besar untuk kolam melingkar baru dan menjaga pabrik tetap beroperasi selama pertumbuhan.
- Loop proses mandiri: Dalam sistem pencucian loop tertutup, separator minyak-air kecil mungkin satu-satunya langkah pengolahan eksternal, mengembalikan air yang telah dijernihkan ke pencuci tekanan sambil menghilangkan minyak bebas dan kotoran yang mengendap.
Kondisi Operasi Utama dan Pemantauan Proses
Baik clarifier maupun separator memiliki zona kenyamanan hidraulik yang sempit. Jika aliran dipaksa terlalu tinggi, efisiensi pemisahan akan menurun. Jika padatan menumpuk tanpa bergerak, akhirnya Anda akan melihat lapisan lumpur yang melepaskan diri yang meningkatkan kekeruhan limbah cair.
Beberapa parameter operasi memerlukan perhatian terus-menerus, terutama ketika aliran limbah bervariasi secara musiman atau dengan batch produksi:
- Laju beban hidraulik dan waktu retensi: Clarifier membutuhkan laju limpasan permukaan di bawah kecepatan pengendapan partikel. Lonjakan aliran mendadak dari kejadian pencucian dapat melebihi batas tersebut dan membawa padatan melewati cerat. Tangki penyeimbang aliran di hulu adalah solusi paling andal.
- Pemantauan kedalaman lapisan lumpur: Detektor tingkat lumpur di dasar clarifier mencegah lapisan lumpur naik ke dalam paket pelat atau zona cerat. Titik pengaturan biasanya berada dalam beberapa inci dari tinggi lapisan lumpur yang dirancang, dan pemeriksaan harian menghindari kejadian ketidakpatuhan di sore hari.
- Pemantauan kekeruhan limbah cair dan minyak dalam air: Sensor turbidity kontinu pada overflow clarifier dan analyzer minyak-dalam-air pada efluent separator memberikan peringatan dini kepada operator sebelum sampel izin dikumpulkan. Ini sangat berharga ketika kepatuhan pembuangan efluent ditegakkan secara hukum berdasarkan basis komposit harian.
- Titik perawatan rutin: Penggerak scraper, kebersihan weir, dan kondisi media koalescing. Untuk clarifier pelat miring, inspeksi visual berkala terhadap paket pelat untuk penumpukan padatan mencegah penurunan kinerja yang tidak terduga.
Kustomisasi Sistem Pemisahan Industri Anda
Persyaratan Data Karakterisasi Limbah
Mengukur ukuran yang tepat dari clarifier atau separator bukanlah pilihan katalog. Dimulai dengan karakterisasi limbah lengkap. Tanpa data akurat tentang aliran, beban, dan sifat fase, bahkan sistem yang dibangun dengan baik akan berkinerja kurang optimal. Pengukuran yang diperlukan meliputi:
- Laju aliran maksimum dan rata-rata (puncak per jam, bukan hanya rata-rata harian).
- Total padatan tersuspensi (TSS) dan distribusi ukuran partikel.
- Konsentrasi minyak dan lemak, serta apakah minyak tersebut bebas atau teremulsi.
- pH dan suhu, yang mempengaruhi kecepatan pengendapan dan kompatibilitas bahan.
- Berat jenis dari fase cair target untuk menentukan gaya penggerak pemisahan.
Pengujian Pilot dan Desain Akhir
Kami menyarankan pengujian pilot ketika komposisi limbah bervariasi atau mengandung agen emulsi yang dapat mengalahkan pengaturan koalescing standar. Pengujian pilot memvalidasi beberapa parameter desain penting:
- Waktu retensi hidraulik yang dibutuhkan pada aliran puncak untuk memenuhi batas pembuangan.
- Efisiensi penghilangan aktual untuk padatan target atau fase minyak.
- Kesesuaian media pelat atau pack koalescing dengan kimia limbah (suhu, pH, surfaktan).
- Laju produksi lumpur untuk menentukan ukuran zona pengumpulan dan frekuensi pengangkatan.
Setelah data diperoleh, tim teknik menentukan ukuran unit untuk aliran puncak per jam, bukan hanya rata-rata harian, dan memilih jarak plat, grade media koalescing, atau kecepatan sistem sentrifugal yang sesuai dengan sifat fisik aliran.
Hasil yang diharapkan adalah modul pengolahan yang dapat masuk ke dalam rak pipa dan arsitektur kontrol yang ada tanpa perlu rekayasa ulang seluruh pabrik.
Jika Anda memiliki laporan karakterisasi limbah terbaru dan sketsa titik tie-in yang tersedia, kelompok proses kami dapat mengubahnya menjadi tata letak sistem awal dan perkiraan kepatuhan dalam beberapa hari kerja.
Langkah selanjutnya adalah tinjauan teknis tanpa kewajiban terhadap data aliran dan kendala lokasi. Hubungi tim teknik kami untuk menjadwalkan tinjauan tersebut dan mendapatkan modul pemisahan yang disesuaikan untuk fasilitas Anda.
