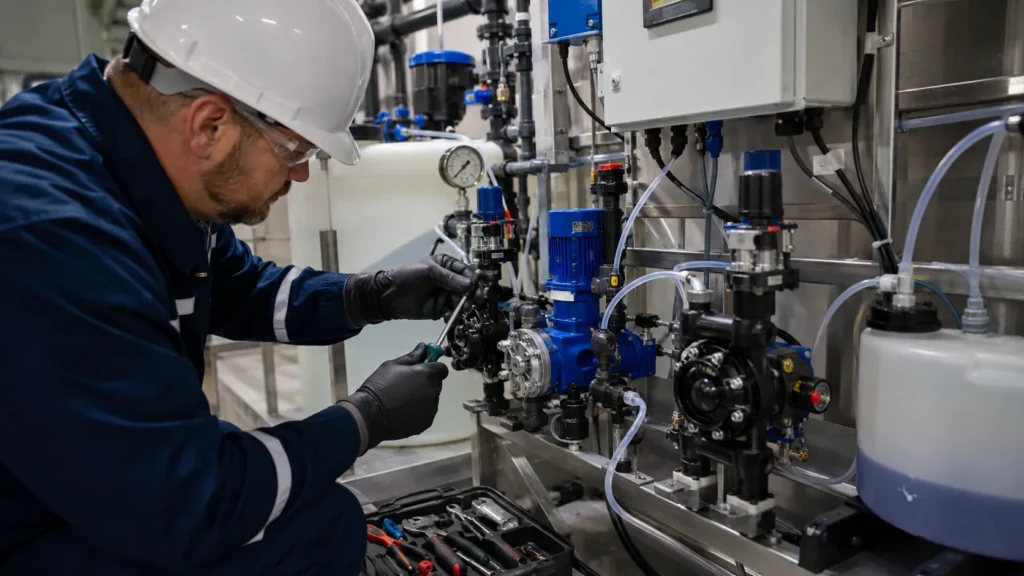

Ketika skid dosis kehilangan akurasi, itu tidak hanya menyimpang dari spesifikasi — tetapi juga dapat memicu penghentian pabrik, melepaskan bahan kimia berbahaya, atau gagal dalam audit kepatuhan. Efektif pemeliharaan sistem dosing kimia berarti memperlakukan seluruh rangkaian injeksi sebagai satu sistem yang saling bergantung: kolom kalibrasi, peredam pulsasi, katup tekanan balik, dan bagian yang terkena cairan semuanya berinteraksi dengan yang lain skid injeksi kimia dan reagen agresif di dalamnya. Panduan ini menyediakan pendekatan tingkat SOP untuk memelihara seluruh rakitan tersebut, bukan hanya pompa.
Keamanan dan Persiapan: Protokol Netralisasi
Sebelum membuka bagian yang basah, isolasi sistem dan bilas dengan cairan penetral yang cocok dengan bahan kimia proses. Mengabaikan langkah ini adalah penyebab utama luka bakar kimia dan reaksi eksotermis yang tidak terduga selama pemeliharaan.
- Penguncian/Pemberian label (LOTO): Putuskan daya ke motor pompa dosis dan kunci pemutus sirkuit. Pastikan keadaan tanpa energi di pompa. Jangan pernah mengandalkan sistem kendali saja.
- Persyaratan APD: Sarung tangan tahan bahan kimia (butil atau neoprene, tergantung pada reagen), pelindung wajah, dan apron pelindung cipratan harus dikenakan. Untuk amonia atau asam kuat, tambahkan respirator wajah lengkap jika ventilasi terbatas.
- Pengurangan tekanan residu: Buka ventilasi pada kolom kalibrasi dan perlahan-lahan longgarkan katup buang udara pada saluran pembuangan. Tekanan yang terperangkap di dalam pompa pengukur diafragma mekanis kepala dapat menyemprotkan bahan kimia bahkan setelah pompa berhenti.
- Pembilasan netralisasi: Sirkulasikan agen penetralisir — misalnya, larutan natrium bikarbonat untuk asam, atau larutan asam asetat encer untuk bahan korosif — melalui kepala pompa dan saluran. Bilas hingga strip pH menunjukkan netral dalam air bilasan. Buang sistem sepenuhnya sebelum pembongkaran.
Agen penetral harus kompatibel dengan bagian yang terkena cairan pompa. Periksa protokol manual IOM untuk bahan kimia tertentu sebelum memulai pembilasan. Jangan pernah menggunakan air biasa sebagai pembilasan pertama untuk asam atau alkali pekat; reaksi eksotermis dapat merusak segel atau menyebabkan percikan.
Jadwal Pemeliharaan Preventif untuk Skid Dosing
Jadwal pemeliharaan berjenjang mengurangi waktu henti yang tidak terjadwal dan memperpanjang umur diafragma serta katup. Tabel di bawah ini menguraikan tugas harian, mingguan, bulanan, dan tahunan yang berlaku untuk sebagian besar skid dosing industri yang menangani bahan kimia pengolahan air.
| Frekuensi | Tugas Pemeliharaan | Poin Verifikasi |
|---|---|---|
| Harian | Periksa kebocoran pada fitting, kepala pompa, dan sambungan katup | Tidak ada kelembapan atau kristalisasi yang terlihat di sekitar segel |
| Harian | Verifikasi laju aliran terhadap titik set melalui pengukuran waktu penurunan kolom kalibrasi | Laju aliran aktual dalam ±5% dari target L/jam |
| Mingguan | Periksa saringan hisap dan bersihkan jika ada kotoran yang terlihat | Tidak ada penurunan tekanan atau uap seperti uap dalam saluran hisap |
| Mingguan | Periksa tekanan pengisian peredam pulsasi (jika berisi gas) | Tekanan sesuai dengan spesifikasi pra-pengisian pabrik |
| Bulanan | Bersihkan saringan hisap secara menyeluruh dan bilas dudukan katup injeksi | Bola katup bergerak bebas, tidak ada penumpukan kerak |
| Bulanan | Periksa diafragma untuk retak, membengkak, atau serangan kimia | Tidak ada tonjolan yang terlihat melalui port tanda |
| Tahunan | Ganti semua O-ring, bola katup, dan segel | Kesesuaian bahan diverifikasi (EPDM vs. Viton vs. PTFE) |
| Tahunan | Verifikasi kalibrasi sistem lengkap dan bersihkan katup tekanan balik | Titik set point tekanan balik dalam rentang desain; tidak ada pencarian |
Interval pemeliharaan aktual akan bervariasi tergantung pada agresivitas kimia dan jam operasional. Minta data keausan komponen batch dari produsen pompa untuk menyempurnakan jadwal sesuai skid spesifik Anda.
Perawatan Khusus Komponen: Diafragma dan Katup
Diafragma dan katup cek adalah dua komponen yang paling sensitif terhadap bahan kimia tertentu yang didosis. Rutinitas yang cocok untuk skid polimer mungkin gagal dengan cepat pada jalur natrium hipoklorit 15%. Setiap inspeksi harus menargetkan mode kegagalan yang dipicu oleh bahan kimia tersebut.
Indikator Inspeksi Diafragma dan Kelelahan
Banyak kepala pompa menyertakan port indikator di antara ruang hidrolik dan sisi proses. Kebocoran cairan yang terlihat atau residu bahan kimia di port ini menandakan ruptur sebelum bahan kimia mencapai rumah pompa. Tanpa indikator ini, operator mengandalkan pergeseran output pompa atau hisapan yang tidak stabil. Saat memeriksa diafragma, perhatikan:
- Retak permukaan di sepanjang zona fleks
- Pembengkakan atau pelunakan yang menunjukkan ketidakcocokan bahan kimia
- Deformasi permanen yang menghentikan diafragma kembali ke posisi netralnya
Ganti diafragma jika salah satu tanda ini muncul, daripada menunggu kegagalan total. Selalu verifikasi kecocokan bahan yang terkena cairan; diafragma yang dirancang untuk sodium hipoklorit mungkin gagal lebih awal dalam layanan asam sulfat pekat.
Pembersihan Katup Cek dan Dudukan
Katup cek yang tersumbat menyebabkan aliran balik ke kolom kalibrasi dan volume injeksi yang tidak stabil. Lepaskan kartrid katup dan periksa dudukan serta bola untuk kerak, kotoran, atau penumpukan bahan kimia. Tes sederhana: bola harus jatuh dengan bebas saat kartrid dimiringkan. Jika menempel, bersihkan dengan sikat bulu lembut dan pelarut yang kompatibel. Untuk kerak yang parah, ganti rakitan katup daripada mencoba mengikis dudukan, karena dudukan yang rusak tidak akan pernah menyegel dengan benar.
Kesalahan umum adalah memasang kembali O-ring tanpa melumasi dengan pelumas yang kompatibel dengan proses yang disebutkan dalam manual IOM. O-ring kering dapat mencubit dan menyebabkan kebocoran udara di sisi hisap.
Prosedur Kalibrasi Langkah-demi-Langkah
Kalibrasi memastikan bahwa panjang dan kecepatan langkah pompa sesuai dengan dosis bahan kimia di dunia nyata di bawah tekanan pipa sistem. Kolom kalibrasi adalah metode lapangan yang paling andal.
- Isolasi saluran pasokan: Tutup katup penutup ke tangki bahan kimia harian dan buka ventilasi kolom kalibrasi agar pompa hanya menarik dari kolom tersebut.
- Isi dan ukur waktu: Isi kolom dengan bahan kimia proses. Nyalakan pompa dan gunakan stopwatch untuk mengukur waktu yang dibutuhkan untuk menguras volume tertentu, biasanya 500 atau 1000 mL. Tes selama 60 detik memberikan data yang cukup untuk aliran yang stabil.
- Hitung laju aliran: Ubah volume penarikan menjadi L/jam. Rumus:
Aliran (L/jam) = (Volume yang diambil dalam mL / Waktu dalam detik) × 3.6. Bandingkan ini dengan titik setel. - Sesuaikan dan ulangi: Jika laju tidak sesuai, sesuaikan terlebih dahulu panjang langkah (untuk penyetelan halus) dan kedua frekuensi motor (untuk perubahan yang lebih besar). Ulangi uji penarikan setidaknya dua kali lagi untuk memastikan kestabilan.
Untuk sistem di mana kolom kalibrasi tidak terpasang, gunakan silinder ukur sementara di sisi hisap, tetapi perlu diingat bahwa perubahan tinggi hisap mempengaruhi aliran sebenarnya. Penambahan verifikasi laju aliran langkah plus katup tekanan balik disarankan untuk aplikasi dengan presisi tinggi.
Aksesori Sistem: Peredam dan Katup
Peredam pulsasi, katup pelepas tekanan, dan katup tekanan balik mengalami degradasi dengan tingkat yang berbeda tergantung pada bahan kimia, dan mengabaikannya dapat secara diam-diam mengikis akurasi injeksi.
Peredam pulsasi yang diisi gas kehilangan tekanan muatan dari waktu ke waktu, yang mengurangi kemampuannya untuk meratakan aliran pembuangan. Periksa pra-muatan menggunakan manometer tekanan resolusi tinggi setiap bulan dan isi ulang dengan nitrogen atau udara sesuai spesifikasi pabrik. Peredam dengan kandung kemih yang pecah akan tampak terisi penuh saat diperiksa dalam keadaan diam tetapi akan berhenti meratakan pulsasi saat mengalir.
Katup pelepas tekanan (PRV) harus disetel minimal 1–2 bar di atas tekanan pembuangan operasional untuk menghindari pembukaan yang tidak perlu. PRV yang sedikit menetes mungkin tidak terlihat tetapi akan menyebabkan kehilangan bahan kimia secara terus-menerus dan penurunan tekanan sistem. Setiap tahun, uji titik setel dengan menaikkan kecepatan pompa sementara untuk memastikan PRV terbuka pada nilai desain dan kembali ke posisi semula dengan bersih.
Katup tekanan balik (BPV) menjaga tekanan pembuangan yang stabil untuk mencegah siphoning dan meningkatkan konsistensi laju injeksi. Seiring waktu, kerak atau debris bahan kimia dapat menyebabkan bypass sebagian dudukan. Bersihkan BPV selama perawatan tahunan, periksa apakah pegas tidak berkarat, dan pastikan katup cek injeksi di titik pembuangan hanya terbuka saat tekanan garis melebihi titik set BPV. BPV yang macet terbuka dapat menyebabkan seluruh saluran dosis mengalir ke proses atau memungkinkan feedback tekanan proses ke pompa.
Pemecahan Masalah Ketidakakuratan Dosing Umum
Sebagian besar masalah dosing disebabkan oleh pembatasan di sisi hisap, entrain udara, atau komponen yang aus — bukan kegagalan motor. Gunakan matriks di bawah ini untuk mengidentifikasi penyebab utama dengan cepat.
| Gejala | Kemungkinan Penyebab | Tindakan Perbaikan |
|---|---|---|
| Tidak ada aliran | Kunci udara di kepala pompa | Buka ventilasi priming; mulai ulang pompa dengan saluran hisap yang dibanjiri |
| Tidak ada aliran | Saringan hisap tersumbat | Lepaskan dan bersihkan saringan; periksa koagulasi kimia di tangki |
| Aliran rendah | Diafragma aus kehilangan efisiensi langkah | Ganti diafragma; periksa pembengkakan atau retak |
| Aliran rendah | Katup pembuangan tersumbat | Lepaskan dan bersihkan dudukan katup; ganti jika berkarat |
| Aliran tidak stabil | Kebocoran udara di sisi hisap (fitting atau O-ring) | Kencangkan semua fitting hisap; ganti O-ring jika terjepit |
| Aliran tidak stabil | Perburuan katup tekanan balik | Bersihkan pegas dan dudukan BPV; verifikasi tekanan sistem di atas minimum BPV |
| Suara berlebihan | Kavitasi akibat kekurangan kepala hisap | Periksa margin NPSH; tingkatkan diameter saluran hisap atau pasang pompa pengisi |
| Suara berlebihan | Balon peredam pulsasi longgar | Isi ulang peredam untuk menyesuaikan tekanan; jika suara tetap ada, ganti balon |
Gejala seperti aliran tidak stabil juga dapat berasal dari vapor lock kimia di lingkungan panas. Minta kurva kinerja hidrolik dari produsen pompa untuk memastikan NPSHr tetap dalam kondisi hisap yang tersedia.
Menjamin Keandalan Jangka Panjang: Audit Sistem dan Suku Cadang Cadangan
Perawatan rutin yang dilakukan di lokasi menjaga sistem tetap berjalan, tetapi audit profesional tahunan mengidentifikasi masalah sistemik yang lebih dalam — seperti kekurangan NPSH, kesalahan pemilihan bahan bagian yang dibasahi, atau muatan peredam yang tidak lagi cocok dengan tekanan proses yang berubah. Audit dapat mendeteksi tren dalam frekuensi penggantian diafragma yang menunjukkan masalah kompatibilitas kimia jauh sebelum kebocoran mengganggu operasi.
Untuk aplikasi dosing dengan konsekuensi tinggi, paket suku cadang OEM yang sudah dirakit (sering disebut K-kits) mengurangi waktu henti dengan memastikan O-ring, bola katup, dan diafragma yang tepat tersedia. Meminta suku cadang dosing OEM daripada alternatif aftermarket mempertahankan kurva kinerja pompa dan menghindari kegagalan bagian yang prematur. Jika audit mengungkapkan masalah berulang dengan model pompa tertentu, tim kami dapat merekomendasikan pompa pengukur seri AW atau sebuah varian sistem dosing kimia lengkap yang lebih cocok dengan pasangan kimia tersebut.
Pertanyaan yang Sering Diajukan
Seberapa sering saya harus mengganti diafragma pompa?
Ganti diafragma antara 500 dan 1000 jam operasi atau pada interval layanan tahunan, mana yang lebih dulu. Bahan kimia agresif seperti ferric chloride pekat atau natrium hipoklorit dapat memperpendek umur diafragma hingga 300 jam; interval inspeksi harus diperketat sesuai.
Mengapa pompa dosing saya sering kehilangan priming?
Kehilangan priming yang sering biasanya menunjukkan adanya kebocoran udara di sisi hisap, saringan hisap yang tersumbat sebagian, atau bahan kimia dengan tekanan uap tinggi yang menguap di kepala pompa. Periksa semua fitting hisap dan O-ring terlebih dahulu, lalu pastikan bahwa saluran hisap tidak terhambat dan suhu bahan kimia tetap di bawah titik didih pada tekanan hisap pompa.
Bisakah saya menggunakan air untuk membersihkan sistem yang digunakan untuk asam pekat?
Jangan gunakan air sebagai pembilasan pertama. Menambahkan air ke asam pekat seperti sulfuric atau hidroklorik dapat menyebabkan reaksi eksotermis yang keras, merusak segel dan berpotensi menyemprotkan asam panas. Selalu bilas terlebih dahulu dengan agen penetral yang kompatibel — biasanya larutan basa lemah — lalu diikuti dengan bilasan air hanya setelah penetralan dikonfirmasi.
